确保产线终端高质量的电子设备检查
汽车中的控制单元数量越来越多。因为其监控着不计其数的功能,所以必须在车辆装配中对其进行检查和校准。为此,我们专门针对这项任务开发了优化的测量和诊断装置。
使用我们新一代的产品 x-tronic,我们的客户利用了杜尔装配产品的室内开发:
- x-tronic balancer转向盘平衡器,用于支持和优化四轮定位调整的移动式测量装置
- Smart Ergo Level,用于在下线测量车辆方向盘角度和倾斜度的轻便移动式测量装置
- x-tronic carlink,移动式ECU诊断接口
x-tronic balancer转向盘平衡器
x-tronic balancer 组合了与车辆控制单元 (ECU) 的通讯功能以及车辆方向盘转向角(“方向盘平衡仪”)测量功能。
balancer DI 的六个功能键(指示、选择、确认)为用户提供了额外的互动方式。这种情况下,测试顺序由带x-line自动化系统的主机PC来检测。
- 考虑转向角和转向角度滞后的车轮定位台前束调整。
- 校准 ESP传感器、自适应前大灯范围调节、水平调整等等
- 与车轮定位同步执行各项电子设备常规检测
Smart Ergo Level

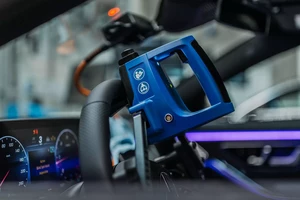

Smart Ergo Level 是一款用于在生产线终端测量车辆方向盘角度和倾斜度的移动式测量仪。此外,该仪器还评估测量结果,并通过发光二极管和声音信号指示器提示测量结果。
x-tronic balancer 和 Smart Ergo Level 的数据持续传输至 x-line 主计算机。
Smart Ergo Level
- 用于车轮定位台中调整车辆前束位置的测量和支撑装置
- 用于考虑转向角滞后情况下调整前束角的测量和支撑装置
紧凑控制单元诊断
x-tronic carlink 是一款结构紧凑、坚固,用于控制装置诊断的设备。其可以通过相同或不同的总线系统同时与多个ECU通讯。此时由带有 x-line 自动化系统的主计算机控制试验流程。
x-tronic carlink
Carlink D 的显示器和六个功能键(指示、选择、确认)为用户提供了额外的互动方式。
- 试验台和工位中无线的ECU诊断
- 通过最多 8 个物理通道(CAN、K-Line 等)与多个控制装置同时通讯
- 与操作人员互动的检测任务 (carlink D)
- 插入式 Dürr OBD2 诊断电缆
Dürr 利用新一代产品 x-tronic 以地方式组合自主开发的硬件与软件,其可以用于任何应用情况和检测状况。在此使用标准操作系统和自动化系统 x-line。
