Cyplan® ORC: dezentrale Stromerzeugung – modular und nachhaltig

30.11.2021

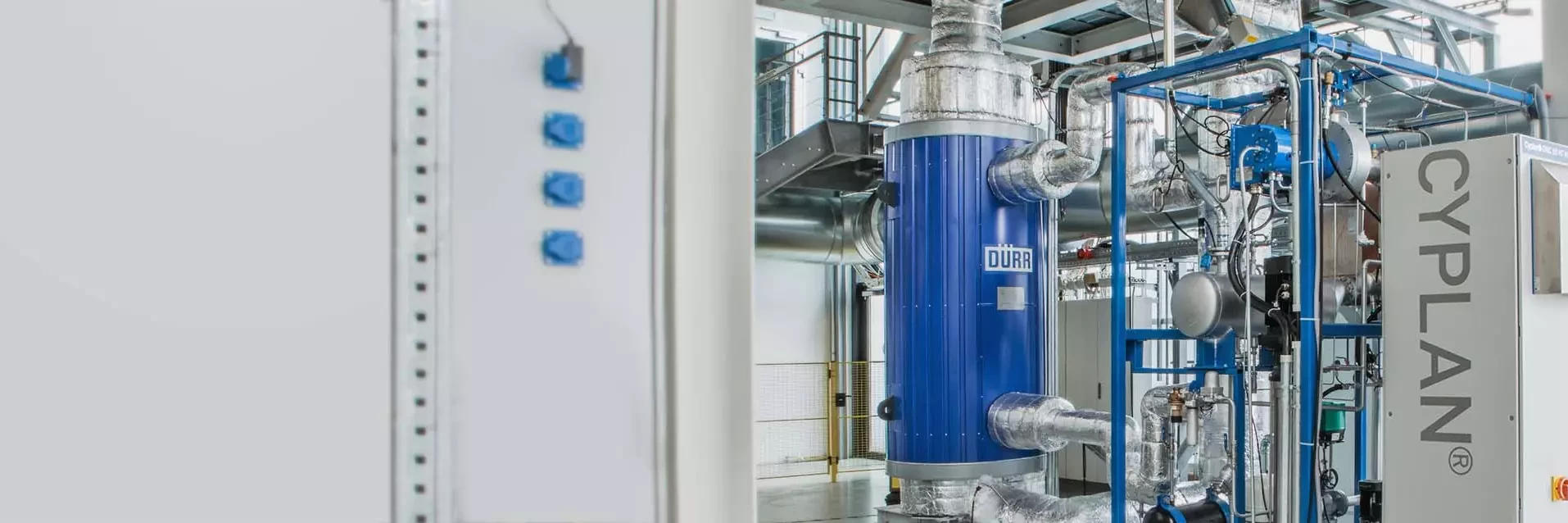

Bewährte ORC-Anlagen von Dürr gibt es nun in neuem kompaktem Layout

In der Praxis vielfach bewährt, kommt die Dürr Cyplan® ORC-Technologie (Organic Rankine Cycle) bereits in unterschiedlichen Industrien zur klimafreundlichen und dezentralen Stromerzeugung zum Einsatz. Dabei wird die aus Industrieprozessen anfallende Wärmeenergie in grünen Strom und ggf. Nutzwärme umgewandelt.

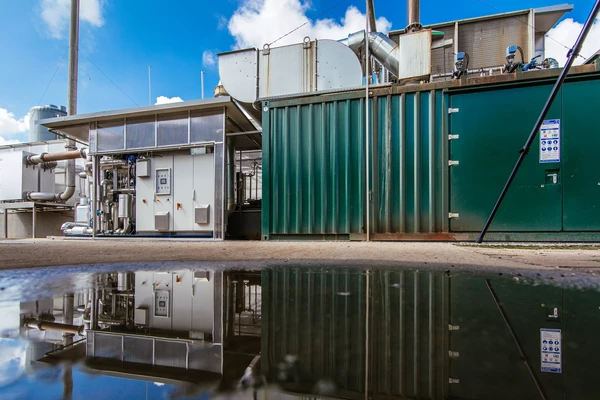

Das weite Einsatzgebiet für ORC-Anlagen reicht von Feuerungen über Geothermie und Solarthermie bis hin zu industriellen Abwärmenutzungen sowie Gasturbinen und Motoren- bzw. Blockheizkraftwerkeinheiten. Allen Anwendungen gemein ist dabei, dass anfallende Wärme in Strom umgewandelt wird, ohne CO₂-Emissionen zu verursachen. Die Nutzung der Wärmeenergie zur Erzeugung von sauberem Strom trägt nicht nur zur Nachhaltigkeit bei, sondern bringt durch die CO₂-Einsparung auch finanzielle Vorteile mit sich. Außerdem kann die Restwärme mittels Kraft-Wärme-Kopplung für Fernwärme oder zu Trocknungszwecken genutzt werden.

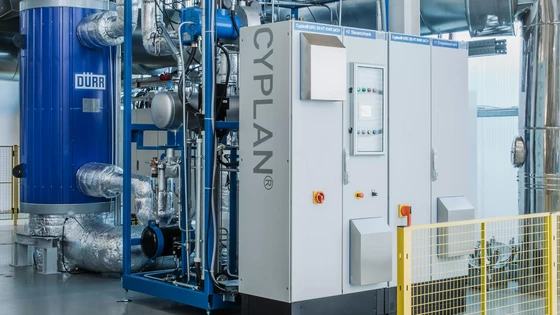

Cyplan® ORC 50HT Produktentwicklung

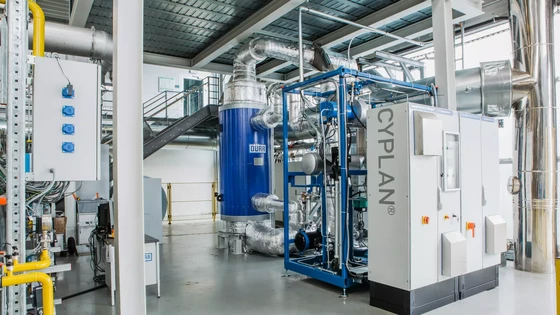

In seinem Technologiezentrum in Bietigheim-Bissingen stellt Dürr nun eine Weiterentwicklung seiner bewährten Anlagen zur dezentralen Stromerzeugung vor. Diese besticht durch ihr modulares Design. Sie ist noch kompakter und kann damit noch flexibler an die Einsatzbedingungen angepasst werden als herkömmliche ORC-Anlagen. Konzipiert ist sie für den Einsatz von abgegebenen Wärmeströmen >150 kW und >350 °C, wie sie beispielsweise in Biogas- bzw. Erdgasanlagen vorkommen. Vorgesehen ist sie für den europäischen Markt, kann aber weltweit an entsprechende Anforderungen angepasst werden.

Wärmeströme

>150kW

>350°C

Die ORC-Technologie

Dem ORC-Kreislauf liegt ein thermodynamischer Prozess zugrunde. Dieser ist dem bekannten Wasser-Dampf-Kreislauf ähnlich, allerdings wird anstelle von Wasser eine organische Flüssigkeit genutzt, weshalb diese Technologie auch für niedrige Temperaturen geeignet ist. Das Herzstück eines jeden ORC-Moduls ist der Turbogenerator, der die thermische Energie in Strom umwandelt. Die Kraft-Wärme-Kopplung im ORC ist mit einem Wirkungsgrad >95 % hocheffizient. Je nach Wärmeübertragungsmedium stehen verschiedene Verdampferlösungen sowie diverse Arbeitsmedien zur optimalen Nutzung der jeweiligen Wärmequelle zur Verfügung. Durch dieses äußerst flexible Layout sind Dürrs ORC-Anlagen für unterschiedlichste Anwendungen geeignet. Je nach Größe des Turbogenerators und der Anlage liegt ihre elektrische Leistung zwischen 50 kW und 500 kW.

Vorteile der modularen ORC-Technologie

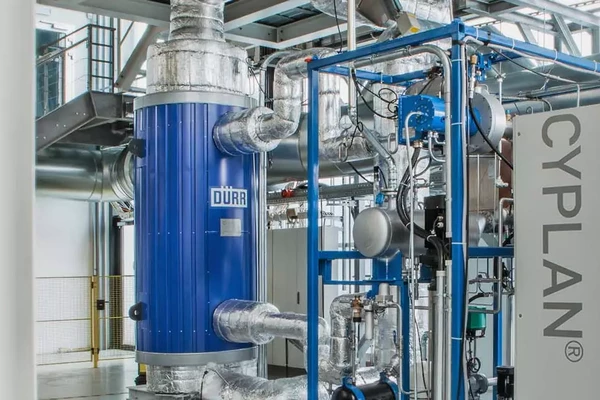

Das modulare Design der neuen ORC-Anlage sorgt für eine vereinfachte Installation bei verkürzter Lieferzeit. Dabei kann der Kunde auf erprobte Standardkomponenten vertrauen. Aber nicht nur die modulare Bauweise, sondern auch eine Anpassung der Anlagenregelung bringen viele Vorteile mit sich. Der Verdampfer kann schneller und einfacher auf das Wärmemedium abgestimmt werden und die individuellen Bedürfnisse des Kunden können auf diese Weise rasch und zielgerichtet erfüllt werden. Die modulare Aufstellmöglichkeit macht das Design der Anlage schlanker und servicefreundlicher. Die Zeitersparnis, die Dürrs neue ORC-Anlage mit sich bringt, ergibt sich sowohl aus der Einrichtung als auch späteren Wartung der Anlage. Zusätzlich bringt das schlankere Layout eine Gewichtsreduzierung von 45 % und eine spürbare Betriebskostenreduktion mit sich.

Zusammenfassung

Dürrs neueste Generation von ORC-Anlagen trägt durch die hohe CO₂-Einsparung und die Erzeugung von grünem Strom nicht nur nachhaltig zu klimafreundlichen Industrieprozessen bei, sondern überzeugt auch durch ihr modulares und schlankes Design. Die weiterentwickelten ORC-Anlagen sind äußerst flexibel und können schnell sowie präzise an die Anforderungen des Kunden angepasst werden. Sie sind hocheffizient und dank eines verbesserten Serviceansatzes leicht zu warten.
