  • Cyplan® ORC 500kW
  • Cyplan® ORC in Lahendong, Indonesia

Historial de casos

Para analizar nuestros ORC, queremos mostrarle nuestra tecnología en detalle.

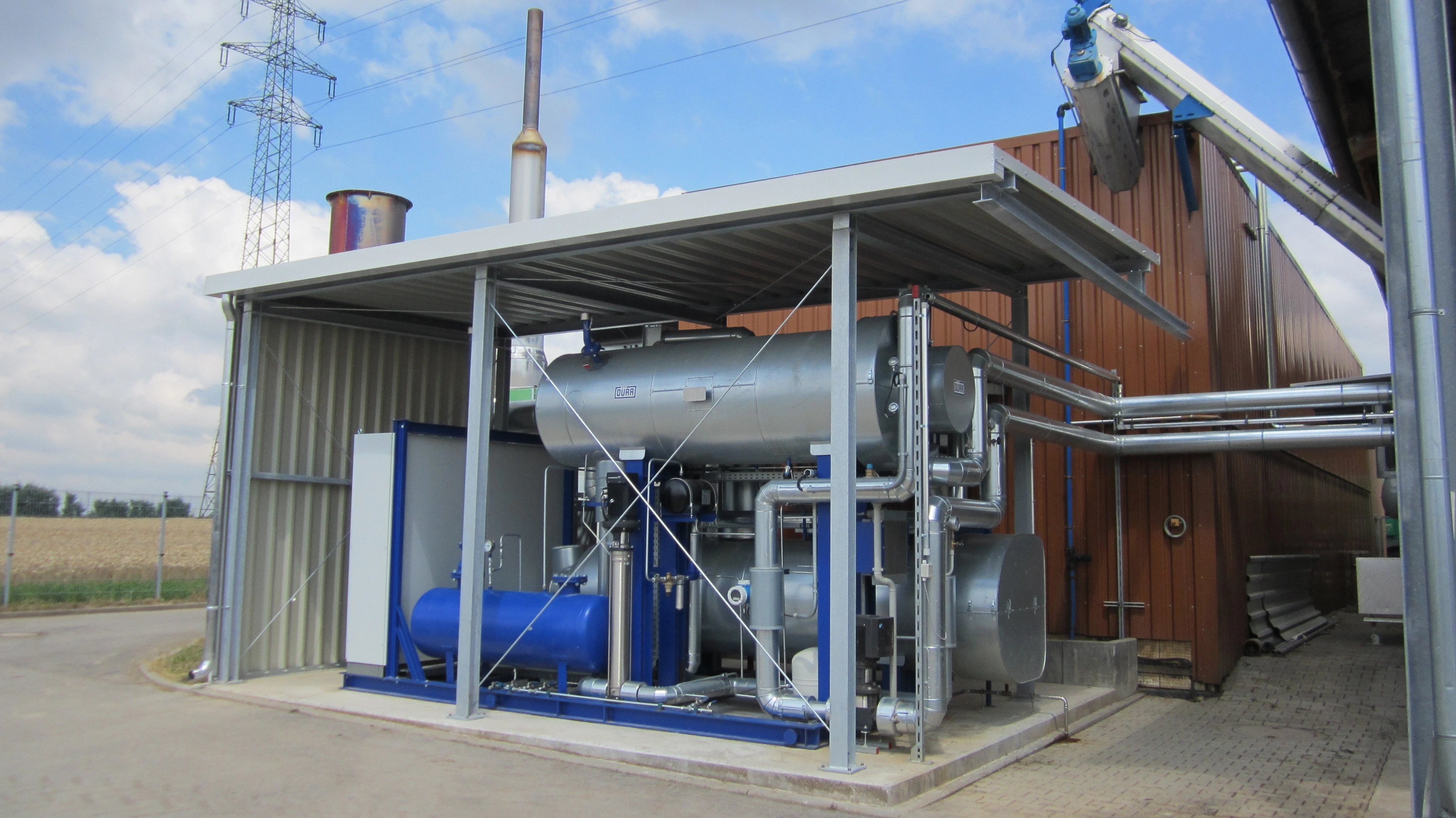

Kornwestheim, Alemania

Hechos de un vistazo

  • Cliente: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
  • Aplicación: biogás
  • Modelo: Cyplan® ORC 70 HT CHP
  • Fuente de calor: Jenbacher jms 312 (526 kW)
  • Extracción de calor: agua caliente a 90 ° C (red de calor residual)
  • Ubicación: Kornwestheim, Alemania
  • Descripción: gas de escape del motor
  • Estado: en funcionamiento desde 2013

¿Cuál es el objetivo?

El cliente genera electricidad y calor en una instalación combinada de calor y energía (CHP) alimentada con biogás. El calor generado se suministra a una red de calefacción local, que también satisface la demanda de calor de la instalación de biogás, además de un centro escolar y plantas industriales. Para aumentar la salida de energía eléctrica, se debe instalar un sistema ORC que en parte convierte la energía térmica del humo de CHP en energía eléctrica. El desafío en este caso fue la integración del sistema ORC manteniendo el concepto de calor existente.



¿Cuál es nuestra solución?

Para este proyecto, hemos instalado una Cyplan® ORC 70 HT CHP como módulo ORC adecuado que proporciona unos 275 kWth. La extracción de calor flexible de hasta 95 °C conduce a nuestro condensador de calor intacto. Otra ventaja es el ahorro de espacio de este módulo compacto. Este proyecto y la innovación predominante fue respaldado por el Premio a la Tecnología Ambiental del estado de Baden-Württemberg.



¿Por qué tecnología Cyplan ORC?

La ventaja de un sistema Cyplan® ORC, como en este caso, es la gran innovación debido a la evaporación directa del humo. Las pérdidas de transmisión del sistema ORC se minimizan mediante la simple integración, de modo que el sistema logra la mayor eficiencia y la mejor eficiencia. Debido al número reducido de piezas de desgaste, el cliente incurrirá en costes mínimos de mantenimiento, lo que garantiza un paquete económico general. Esto proporciona una base para la máxima rentabilidad. Además, nuestros sistemas tienen una extracción de calor de hasta 90 °C y un intercambiador de calor de gases de escape que genera energía.

Sin excepción, en esta clase de rendimiento no tenemos rival en el mercado del Organic Rankine Cycle.

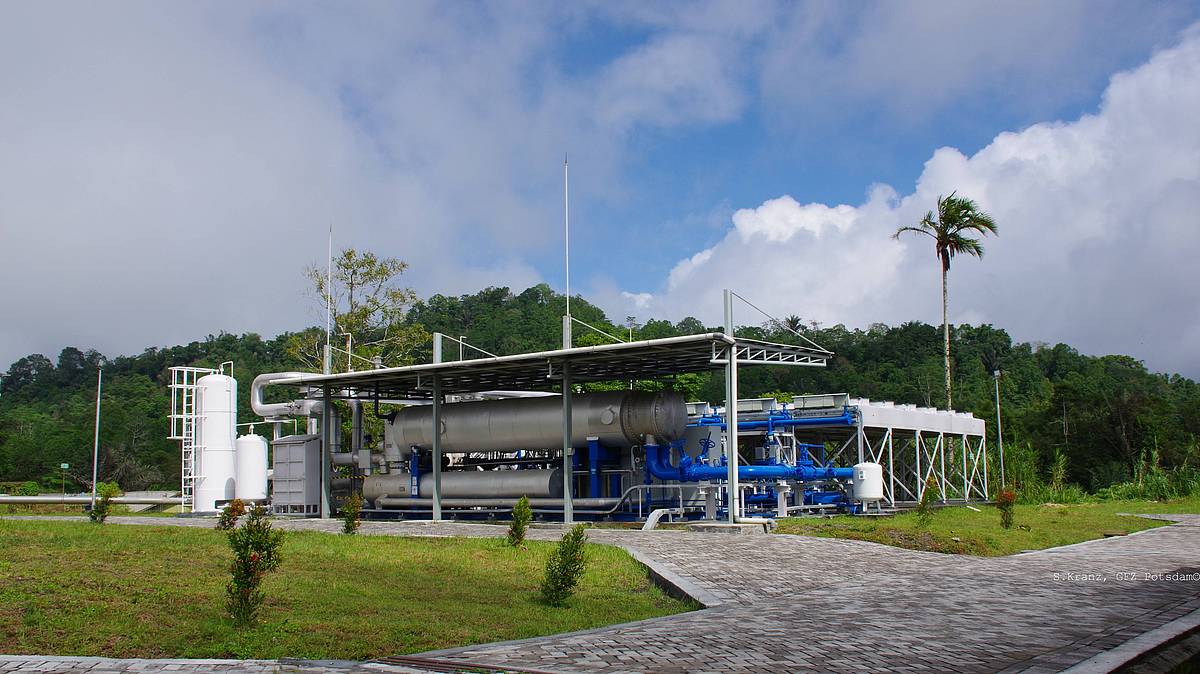

Lahendong, Indonesia

Hechos de un vistazo

  • Cliente: Deutsches GeoForschungsZentrum
  • Aplicación: energía geotérmica
  • Modelo: Cyplan® ORC 500 LT
  • Fuente de calor: bucle intermedio de agua caliente
  • Extracción de calor: aerorefrigerador
  • Ubicación: Lahendong, Indonesia
  • Descripción: agua caliente
  • Estado: en funcionamiento desde 2017

¿Cuál es el objetivo?

La base de este proyecto es una turbina de vapor geotérmica. El agua térmica se bombea desde un pozo geotérmico a la superficie. Con la ayuda de un separador, el agua se separa del vapor. El vapor se utiliza en una turbina para generar electricidad. Para aumentar el potencial de suministro geotérmico, la energía térmica del agua termal restante debe convertirse en energía eléctrica. El desafío en este caso fue la integración de la instalación ORC manteniendo el proceso de generación de energía upstream. Además, el módulo ORC debe tener las condiciones ambientales locales y ser capaz de manejar las fluctuaciones de la red.



¿Cuál es nuestra solución?

En este proyecto se instaló una Cyplan® ORC 500 LT que convierte el agua caliente, que de otro modo no se utilizaría para la generación de energía, en energía eléctrica, sin influir en la operación de la central eléctrica geotérmica propuesta.



¿Por qué tecnología Cyplan ORC?

Debido al diseño robusto de todos los componentes de la instalación, es posible una larga vida útil incluso en condiciones difíciles. El medio de trabajo utilizado se selecciona individualmente según las condiciones generales. Esto logra altas eficiencias eléctricas y aumenta significativamente la eficiencia de todo el proceso. Debido al número reducido de piezas de desgaste, el cliente incurrirá en costes mínimos de mantenimiento, lo que garantiza un paquete económico general. Esto proporciona una base para la máxima rentabilidad.

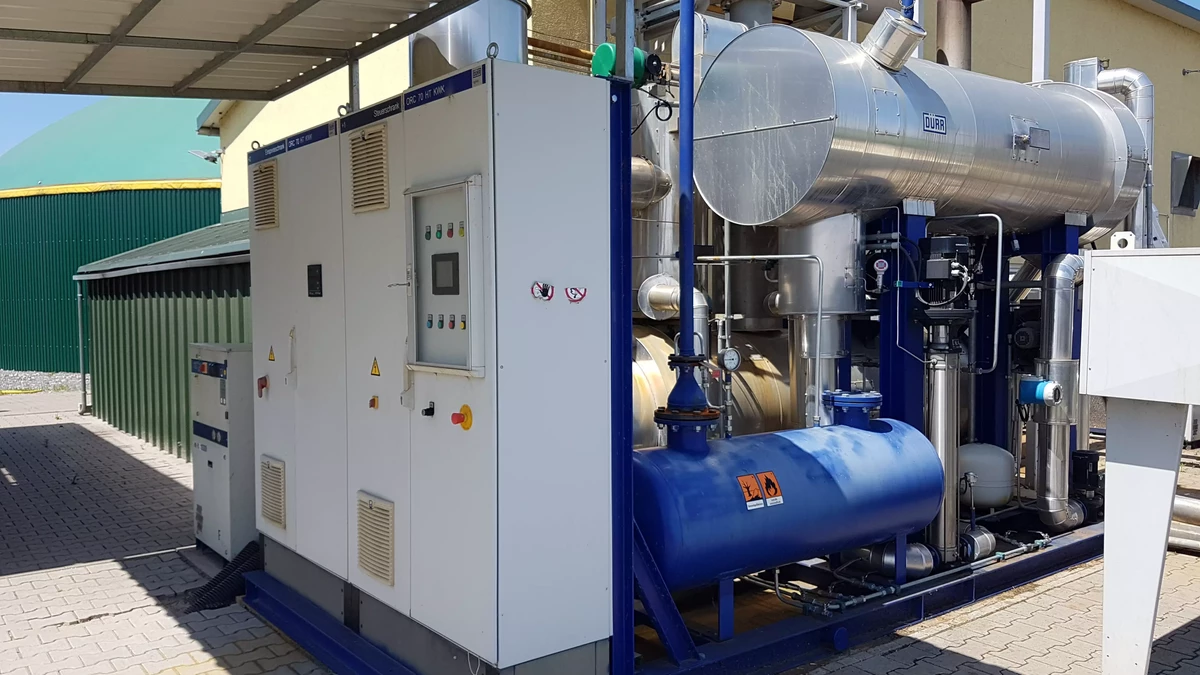

Groß-Gerau, Alemania

Hechos de un vistazo

  • Cliente: Stadtwerke Groß-Gerau Versorgungs GmbH
  • Aplicación: biogás
  • Modelo: Cyplan® ORC 70 HT CHP
  • Estado: en funcionamiento desde 2012
  • Fuente de calor: MWM TCG 2016 V16C  (800 kW)
  • Extracción de calor: agua caliente a 90 °C (instalación de secado de hierba)
  • Ubicación: Groß-Gerau, Alemania
  • Descripción: gas de escape del motor

¿Cuál es el objetivo?

El cliente genera electricidad y calor en una instalación combinada de calor y energía (CHP) alimentada con biogás. La CHP genera más calor en general del que se puede utilizar en la instalación de biogás. La instalación del sistema ORC deberá cambiar radicalmente el concepto de calor. Al instalar el sistema ORC, la eficiencia actual aumenta significativamente y el calor residual del sistema ORC suministra calor a una temperatura de 90 °C a una instalación de secado de hierba cercana.

El desafío en este caso fue la integración del primer concepto comercial de Cyplan CHP de en el campo. Esta innovación fue posteriormente galardonada con el Premio a la Tecnología Ambiental del estado de Baden-Württemberg.

¿Cuál es nuestra solución?

Para este proyecto, hemos instalado una Cyplan®ORC 70 HT CHP como módulo ORC adecuado, que proporciona aproximadamente 275 kWth. La extracción de calor flexible de hasta 95 °C conduce a nuestro condensador de calor intacto. Otra ventaja es el ahorro de espacio de este módulo compacto.



¿Por qué tecnología Cyplan ORC?

La ventaja de un sistema Cyplan® ORC, como en este caso, es la gran innovación debido a la evaporación directa del humo. Las pérdidas de transmisión del sistema ORC se minimizan mediante la simple integración, de modo que el sistema logra la mayor eficiencia y la mejor eficiencia. Debido al número reducido de piezas de desgaste, el cliente incurrirá en costes mínimos de mantenimiento, lo que garantiza un paquete económico general. Esto proporciona una base para la máxima rentabilidad. Además, nuestros sistemas tienen una extracción de calor de hasta 90 °C y un intercambiador de calor de gases de escape que genera energía.

Sin excepción, en esta clase de rendimiento no tenemos rival en el mercado del Organic Rankine Cycle.
