Case History

Per avere un’idea più approfondita dei nostri impianti ORC, vi mostriamo nel dettaglio la nostra tecnologia.

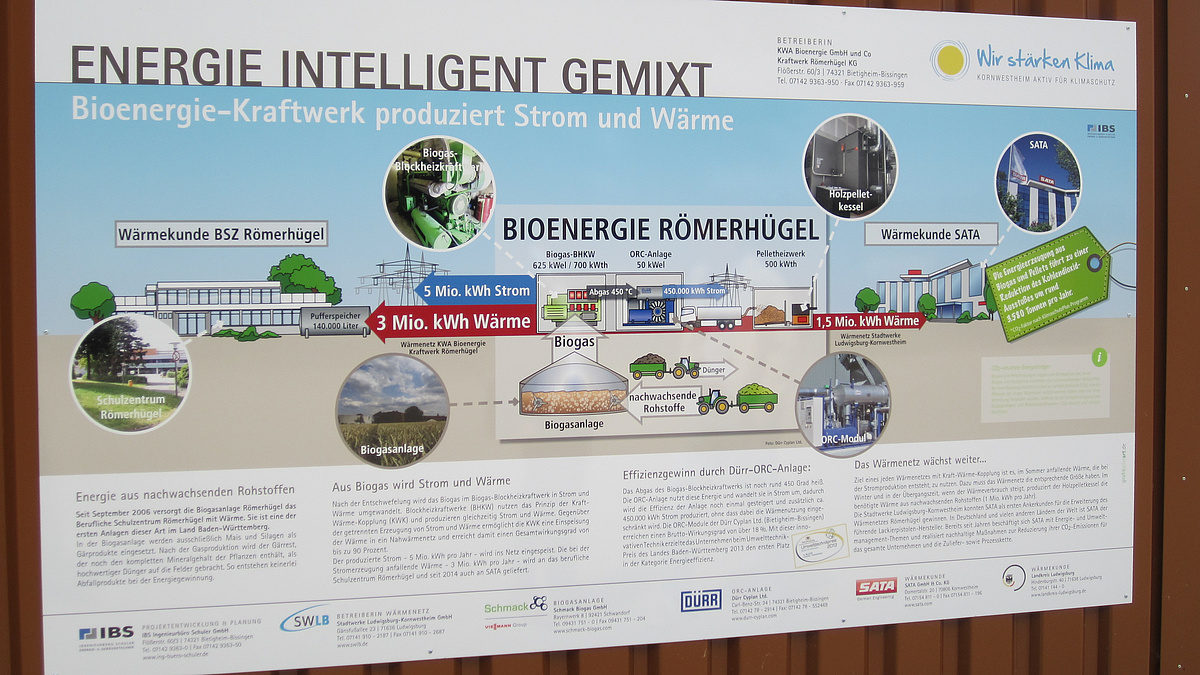

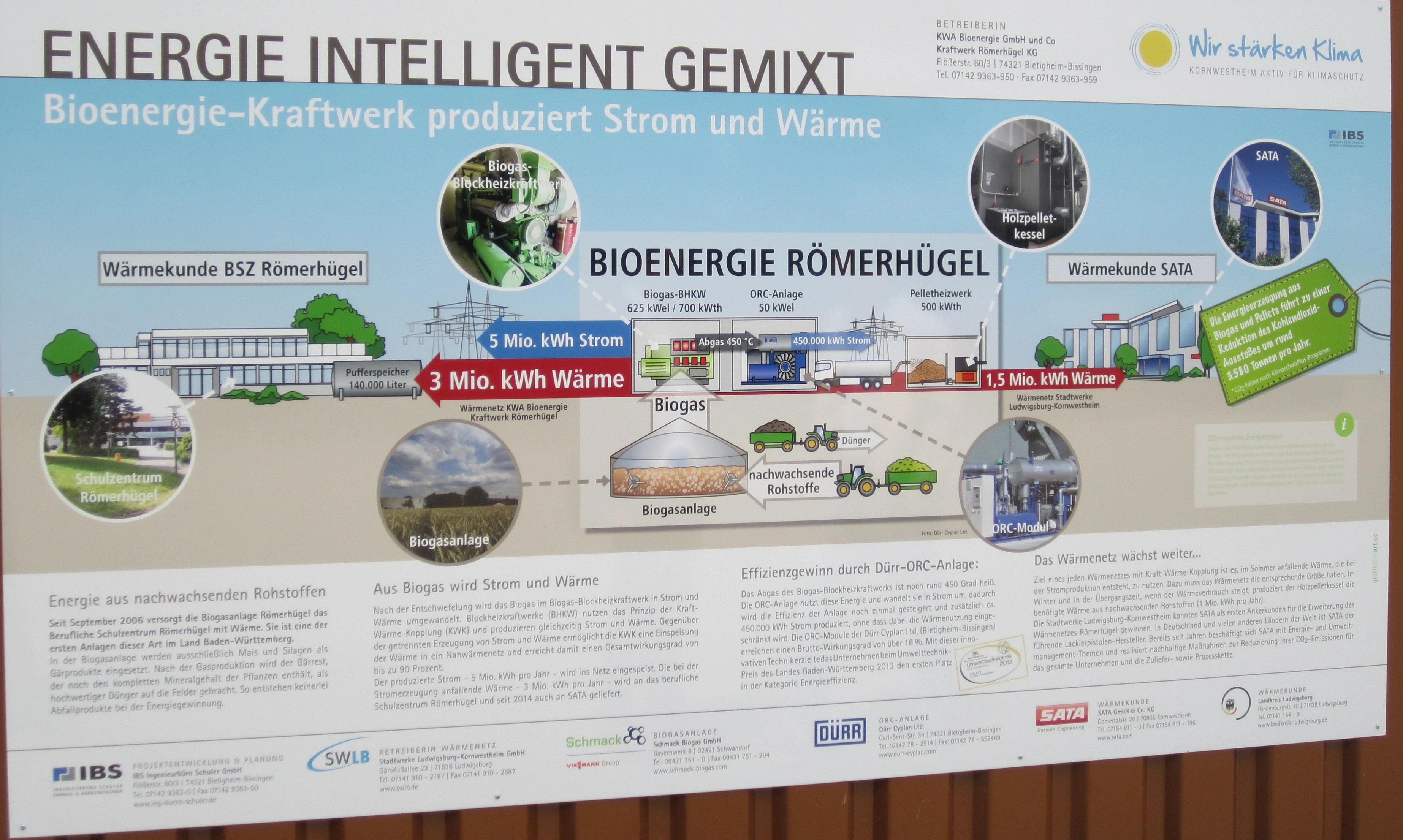

Kornwestheim, Germania

Panoramica

  • Cliente: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
  • Applicazione: Biogas
  • Modello: Cyplan® ORC 70 HT CHP
  • Fonte di calore: Jenbacher jms 312 (526 kW)
  • Estrazione del calore: acqua calda a 90°C (rete di calore residuo)
  • Ubicazione: Kornwestheim, Germania
  • Descrizione: gas di scarico del motore
  • Stato: in funzione dal 2013

Qual è l’obiettivo?

Il cliente produce energia elettrica e calore in un impianto di cogenerazione per energia elettrica e termica alimentato a biogas (CHP). Il calore generato viene convogliato in una rete di riscaldamento locale che copre anche il fabbisogno termico dell’impianto a biogas, oltre che quello di una scuola e di alcuni impianti industriali. Per aumentare la produzione di energia elettrica, è necessario installare un sistema ORC che converta parzialmente l’energia termica del gas combustibile CHP in energia elettrica. Qui la sfida era riuscire a integrare il sistema ORC mantenendo il concept dell’energia termica esistente.



Qual è la nostra soluzione?

Per questo progetto abbiamo installato un impianto CHP Cyplan® ORC 70 HT sotto forma di modulo ORC, in grado di fornire circa 275 kWth. Il calore estratto in modo flessibile fino a 95°C viene convogliato al nostro condensatore di calore. Un ulteriore vantaggio è dato dall’ingombro ridotto di questo modulo compatto. Questo progetto altamente innovativo è stato insignito del premio Environmental Technology Award del Baden-Württemberg.



Perché adottare la tecnologia Cyplan ORC?

Il vantaggio di un sistema Cyplan® ORC, come in questo caso, è la grande innovazione data dall’evaporazione diretta del gas combustibile. Le perdite di trasmissione del sistema ORC sono ridotte al minimo grazie alla semplice integrazione che consente al sistema di raggiungere la massima efficienza. Grazie al numero ridotto di componenti soggetti a usura, i costi di manutenzione sono ridotti al minimo per il cliente, garantendo un pacchetto complessivamente conveniente e una redditività molto elevata. Inoltre, i nostri sistemi consentono di estrarre calore fino a 90°C e dispongono di uno scambiatore di calore a gas di scarico in grado di generare energia elettrica.

In questa classe di prestazioni non abbiamo rivali sul mercato dei sistemi Organic Rankine Cycle.

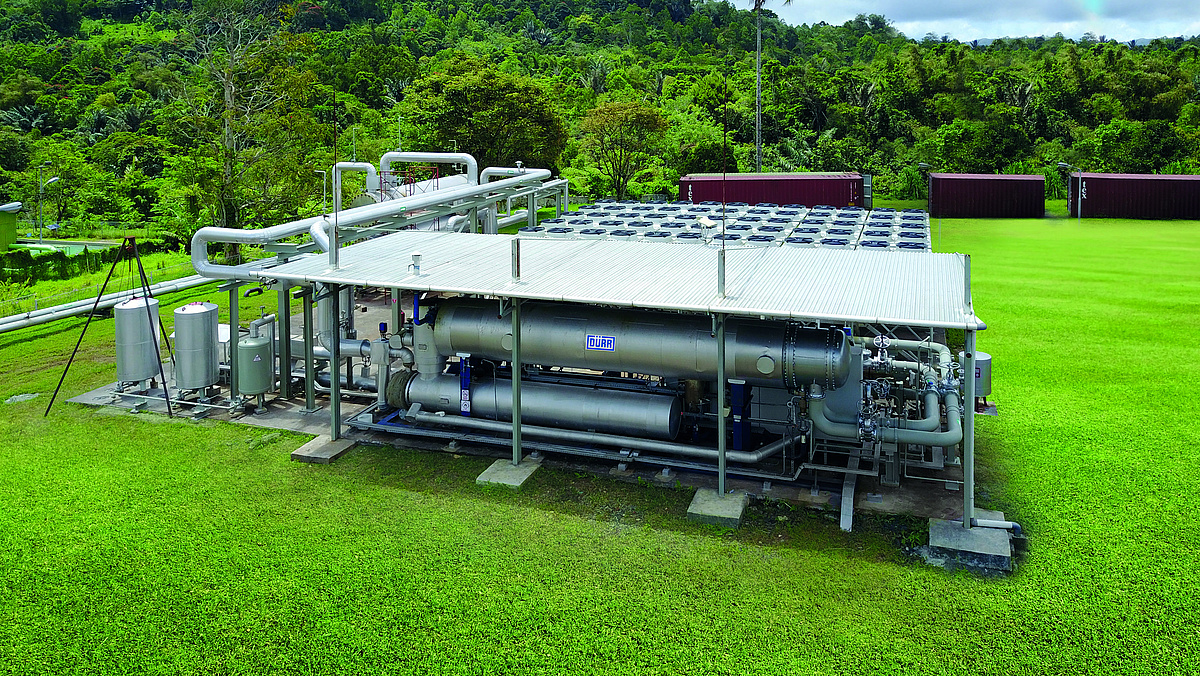

Lahendong, Indonesia

Panoramica

  • Cliente: deutsches GeoForschungsZentrum
  • Applicazione: Energia geotermica
  • Modello: Cyplan® ORC 500 LT
  • Fonte di calore: ciclo intermedio acqua calda
  • Estrazione di calore: raffreddatore a secco
  • Ubicazione: Lahendong, Indonesia
  • Descrizione: acqua calda
  • Stato: in funzione dal 2017

Qual è l’obiettivo?

Alla base di questo progetto vi è la turbina a vapore geotermica L’acqua termale viene pompata in superficie da un pozzo geotermico. Con l’ausilio di un separatore, l’acqua viene separata dal vapore. Il vapore viene convogliato in una turbina per generare energia elettrica. Al fine di aumentare il potenziale geotermico, l’energia termica dell’acqua rimanente deve essere convertita in energia elettrica. Qui la sfida era riuscire a integrare l’impianto ORC pur mantenendo il processo di generazione dell’energia a monte. Inoltre, il modulo ORC doveva rispondere a condizioni ambientali locali ed essere in grado di gestire le fluttuazioni della rete.

Qual è la nostra soluzione?

In questo progetto è stato installato un impianto Cyplan® ORC 500 LT per la conversione dell’acqua calda, che altrimenti non sarebbe stata utilizzata, per la generazione di energia elettrica senza influire sul funzionamento dell’impianto geotermico.



Perché adottare la tecnologia Cyplan ORC?

Grazie al design robusto di tutti i componenti dell’impianto, è possibile garantire una lunga durata anche in condizioni difficili. Il composto di lavoro utilizzato viene selezionato singolarmente a seconda delle condizioni strutturali. Ciò consente un’efficienza elettrica molto elevata e aumenti significativi dell’efficienza dell’intero processo. Grazie al numero ridotto di componenti soggetti a usura, i costi di manutenzione sono ridotti al minimo per il cliente, garantendo un pacchetto complessivamente conveniente e una redditività molto elevata.

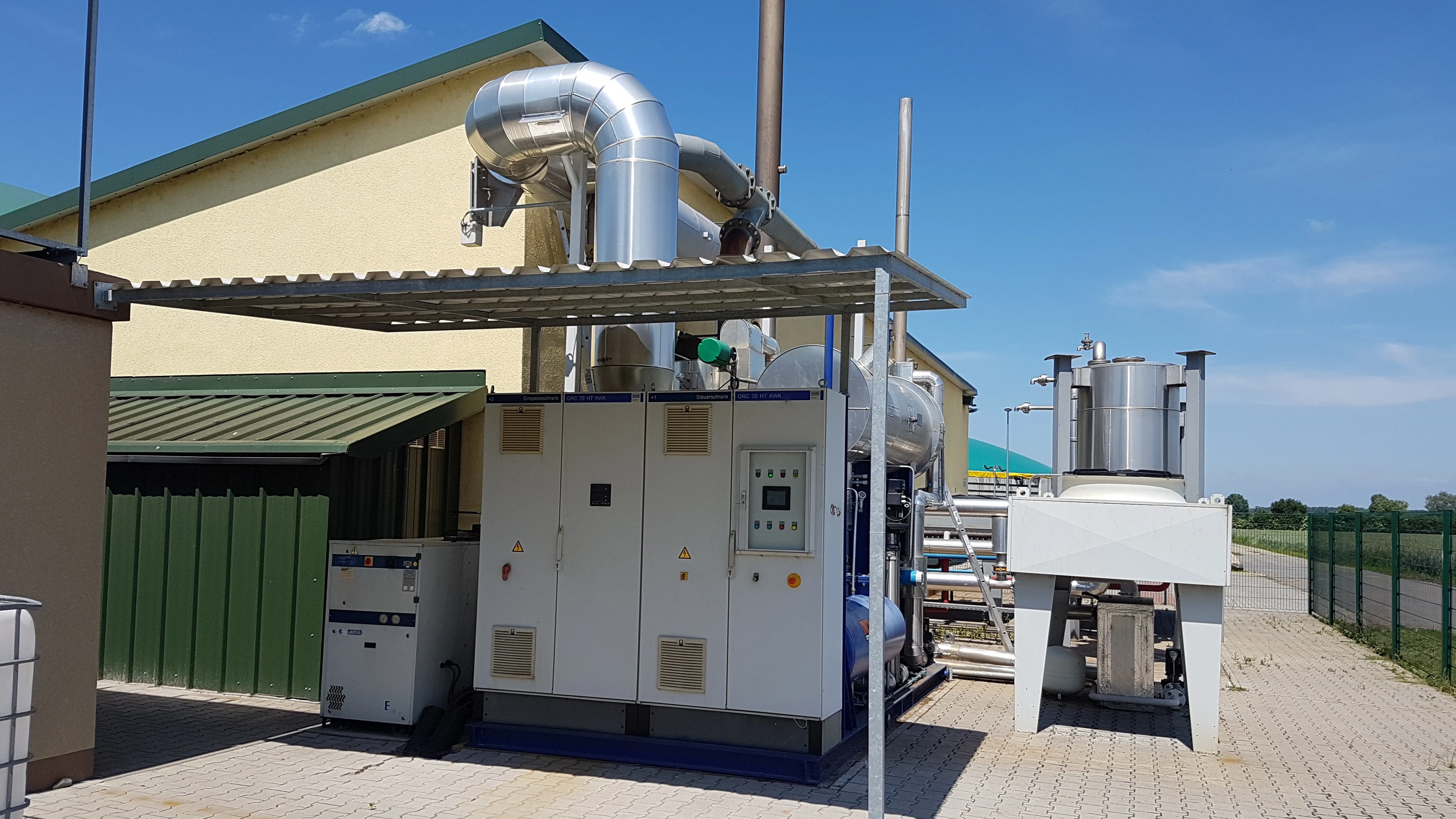

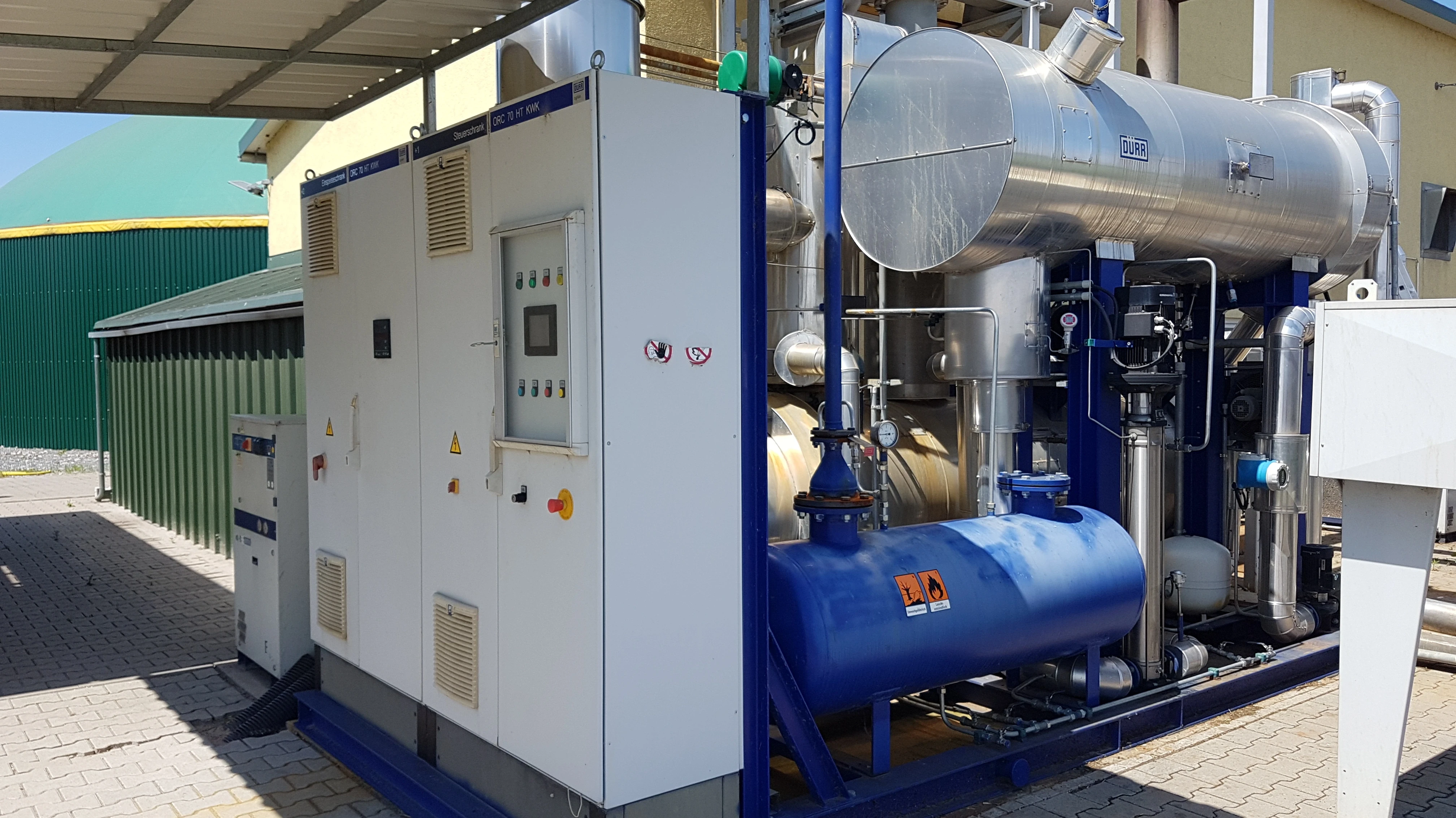

Groß-Gerau, Germania

Panoramica

  • Cliente: Stadtwerke Groß-Gerau Versorgungs GmbH
  • Applicazione: Biogas
  • Modello: Cyplan® ORC 70 HT CHP
  • Stato: in funzione dal 2012
  • Fonte di calore: MWM TCG 2016 V16C  (800 kW)
  • Estrazione del calore: acqua calda a 90°C (impianto di essiccazione erbe)
  • Ubicazione: Groß-Gerau, Germania
  • Descrizione: gas di scarico del motore

Qual è l’obiettivo?

Il cliente produce energia elettrica e calore in un impianto di cogenerazione per energia elettrica e termica alimentato a biogas (CHP). L’impianto CHP genera una quantità di calore maggiore di quella necessaria per l’impianto a biogas. Lo scopo del sistema ORC è quello di modificare radicalmente il concept di riscaldamento. Installando il sistema ORC, l’efficienza attuale viene notevolmente aumentata e il calore residuo del sistema ORC fornisce calore a una temperatura di 90°C per un impianto di essiccazione di erbe nelle vicinanze.

Qui la sfida era riuscire a integrare il primo concept CHP Cyplan commerciale nel settore. Questa innovazione è stata successivamente insignita del premio Environmental Technology Award del Baden-Württemberg.

Qual è la nostra soluzione?

Per questo progetto abbiamo installato un impianto CHP Cyplan® ORC 70 HT come modulo ORC, in grado di fornire circa 275 kWth. Il calore estratto in modo flessibile fino a 95°C viene convogliato al nostro condensatore di calore. Un ulteriore vantaggio è dato dall’ingombro ridotto di questo modulo compatto.



Perché adottare la tecnologia Cyplan ORC?

Il vantaggio di un sistema Cyplan® ORC, come in questo caso, è la grande innovazione data dall’evaporazione diretta del gas combustibile. Le perdite di trasmissione del sistema ORC sono ridotte al minimo grazie alla semplice integrazione che consente al sistema di raggiungere la massima efficienza. Grazie al numero ridotto di componenti soggetti a usura, i costi di manutenzione sono ridotti al minimo per il cliente, garantendo un pacchetto complessivamente conveniente e una redditività molto elevata. Inoltre, i nostri sistemi consentono di estrarre calore fino a 90°C e dispongono di uno scambiatore di calore a gas di scarico in grado di generare energia elettrica.

In questa classe di prestazioni non abbiamo rivali sul mercato dei sistemi Organic Rankine Cycle.
