Somac® G4 Blue Befülladapter
Effizient, ergonomisch und instandhaltungsfreundlich

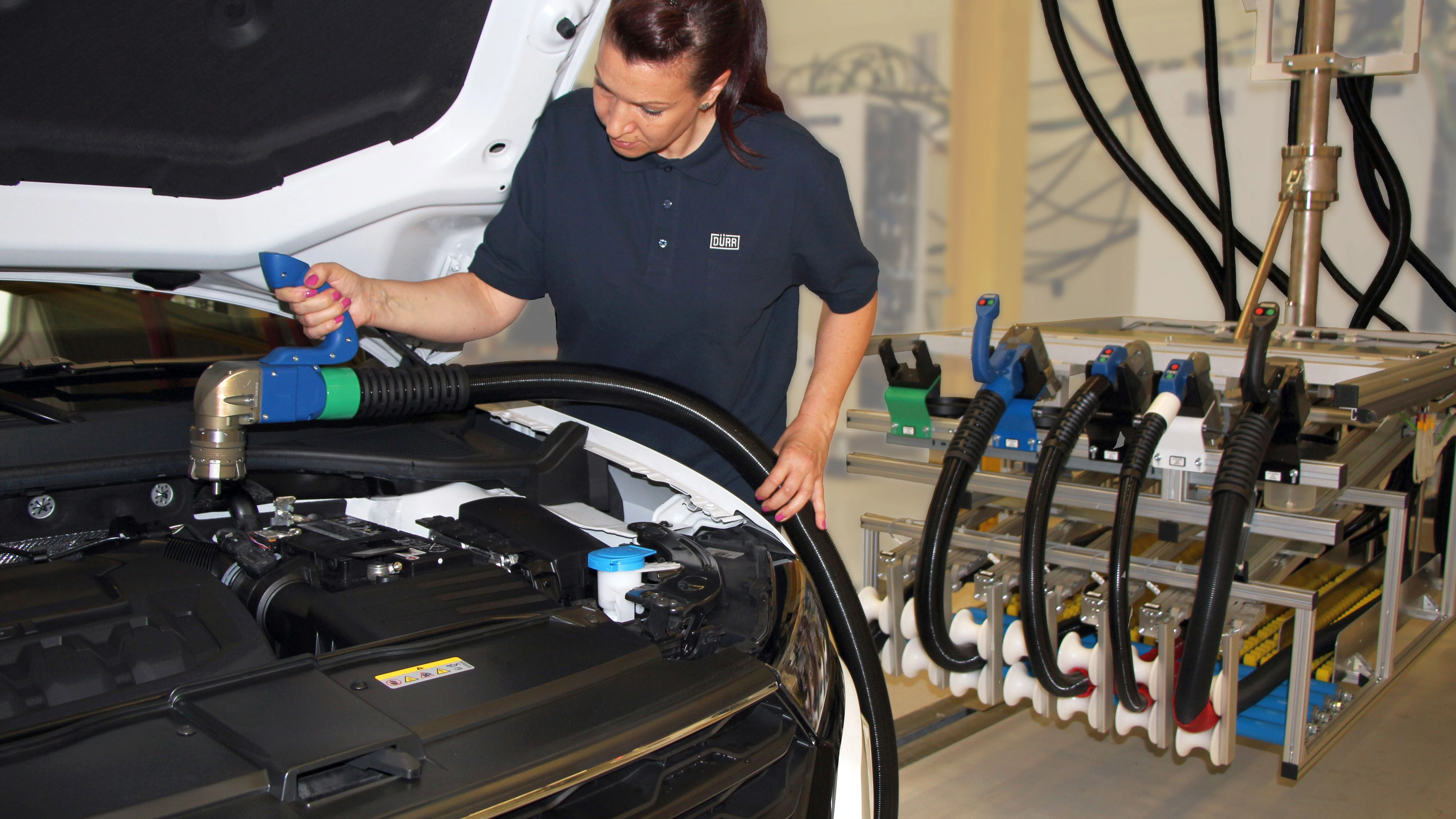

Die Zukunft der Befüllung von Fahrzeugsystemen an Ihrer Montagelinie: Der Befülladapter ist der technologische Kern einer Befüllanlage und bestimmt wesentlich die Befüllqualität und die Prozesszeit (insbesondere bei einer Vakuum-Druck-Befüllung). Gleichzeitig ist der Befülladapter das Bauteil einer Befüllanlage, das am höchsten beansprucht wird. Dabei setzt die 4. Somac® Adaptergeneration vor allem bei Effizienz, Ergonomie und Instandhaltbarkeit höchste Standards.
Ihr Nutzen
- Schneller: bis zu 20 %
- Leichter: durchschnittlich 20 %
- Ergonomischer: neuer Benchmark
- Gekapselte Elektronikmodule
- Verbesserte Instandhaltung
Effizienz
Neue Werkstoffe und hochmoderne Fertigungs- verfahren führen erstmals zu einem Design, das maximale Funktionalität mit minimalem Gewicht verbindet. Basierend auf einer optimierten Durchflussgeometrie sind G4 Blue Adapter von Dürr Somac bis zu 20% schneller. Spezielle Ventile gewährleisten dabei höchste Fließgeschwindigkeiten während der Evakuierung und Befüllung. Zudem bieten spezifische Anpassungen des Adapters an die Fahrzeugbehältergeometrie den Bedienern ein optimales Adaptieren.

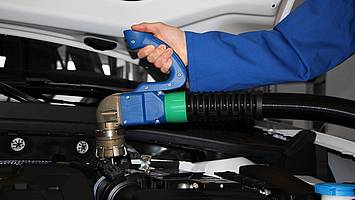

Ergonomie
Für den Bediener der Befüllanlage ist der Adapter das Werkzeug, das er für jedes Fahrzeug handhaben muss. Das minimale Gewicht und die ergonomische Greifposition des Befülladapters reduzieren die körperliche Belastung für den Anwender und erlauben eine Einhandbedienung.
Zwei G4 Blue-Griffvarianten setzen neue ergonomische Maßstäbe und sind untereinander austauschbar. Die Auswahl orientiert sich an der Position des Bedieners bei der Adaption am Fahrzeug. Neue Materialien, abgerundete Kanten und eine ovale Griffform verbessern die Handlingseigenschaften zusätzlich.

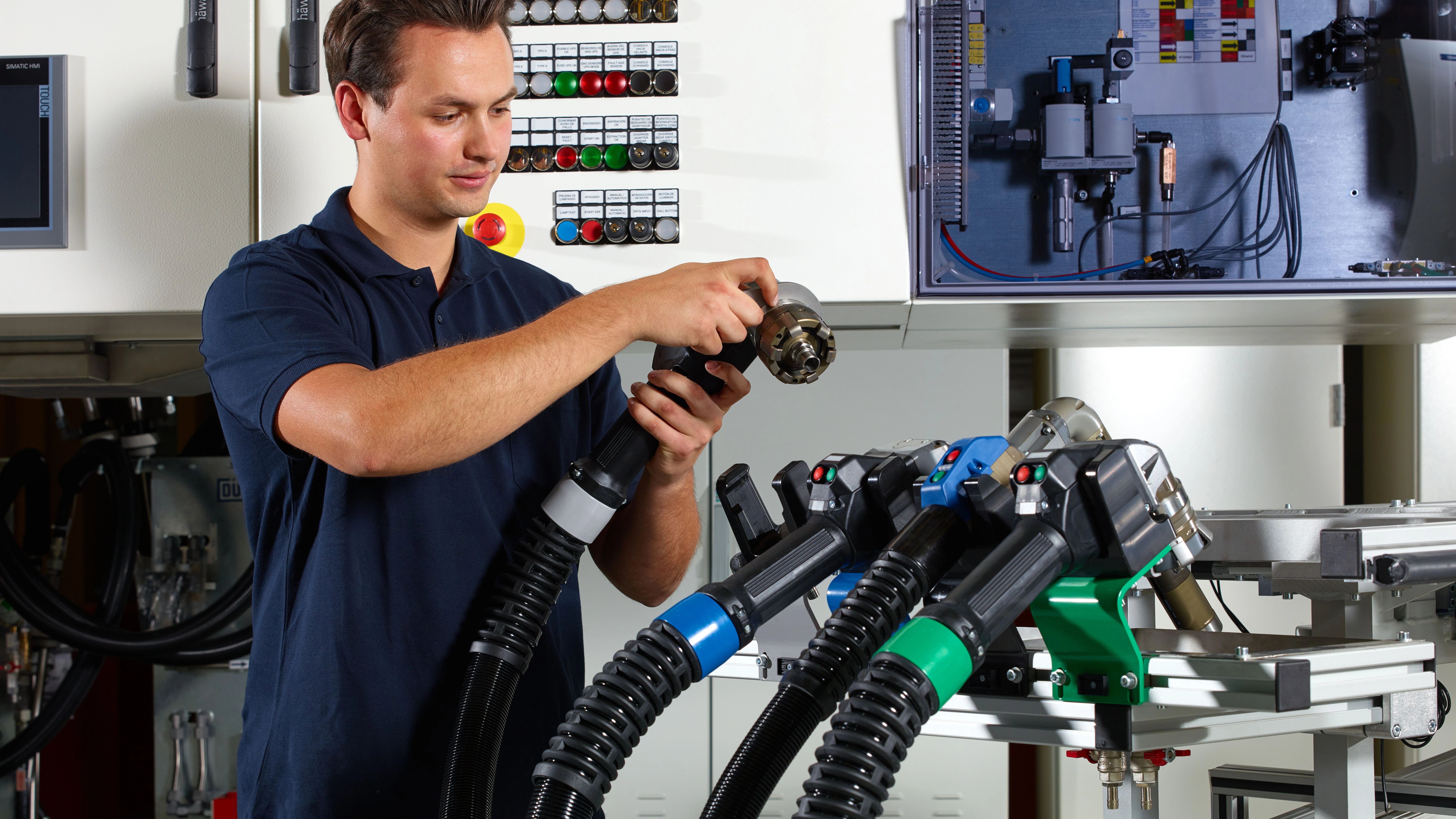

Instandhaltbarkeit
Die Qualität unserer G4 Blue Adapter spiegelt sich in der Langlebigkeit, zweischalige Griffe, schnelle Austauschbarkeit relevanter Bauteile und digitale Instandhaltungslösungen wider. Die Adapterköpfe bestehen aus einer coatierten Aluminiumlegierung. Das macht Sie leicht, aber auch beständig gegen Beschädigung. Zudem wird eine hohe Robustheit durch feuchtigkeitsgeschützte elektronische Bauteile und Kabelverbindungen erreicht.
Über die integrierte Elektronik des G4 Blue Befülladapters können alle gespeicherten Daten ausgelesen und zur weiteren Verarbeitung abgespeichert werden. Die mitgelieferte G4 Blue Access Software erlaubt ein remote Monitoring aller angeschlossenen Adapter über das Anlagennetzwerk.
Zu den Funktionen zählen
- Prüfung und Fehlersuche,
- Firmware Upload,
- Anzeige Konfiguration / Kalibrierdaten und
- Anzeige werkseitig hinterlegter Einstellungen.
G4 Blue Advanced Software
Die G4 Blue Advanced Software unterstützt neben den genannten Access-Funktionen das Wartungs- und Instandhaltungspersonal bei der Sensorkalibrierung, Protokollierung der Wartungsdaten und erlaubt einen Reset der Zykluszähler. Die verwendeten Sensoren lassen sich dadurch getrennt von der Befüllanlage exakt kalibrieren. Durchgeführte Wartungs- und Kalibrierarbeiten können in der Adaptersteuerung mit Datum und Signatur einfach dokumentiert werden.
Die 4. Generation von Somac® Befülladapter ist für alle Befüllmedien lieferbar. Für die Offline-Kalibrierung der Sensoren empfehlen wir den Mobilen Adapter Tester (MAT).
Medien
Die Gewichtseinsparung ist mit 30% weniger Gewicht bei den G4 Blue Kältemitteladaptern besonders deutlich und entlastet das Fahrzeugklimaventil erheblich. Der reduzierte Durchmesser der pneumatisch spannenden Hochdruckkupplung erlaubt eine bessere Zugänglichkeit zu den Ventilen der Fahrzeugklimasysteme. Abhängig von der Zugänglichkeit im Fahrzeug können die Adapter mit 0° oder 90° abgewinkelter Kupplung und mit Verlängerungsstücken ausgestattet werden.

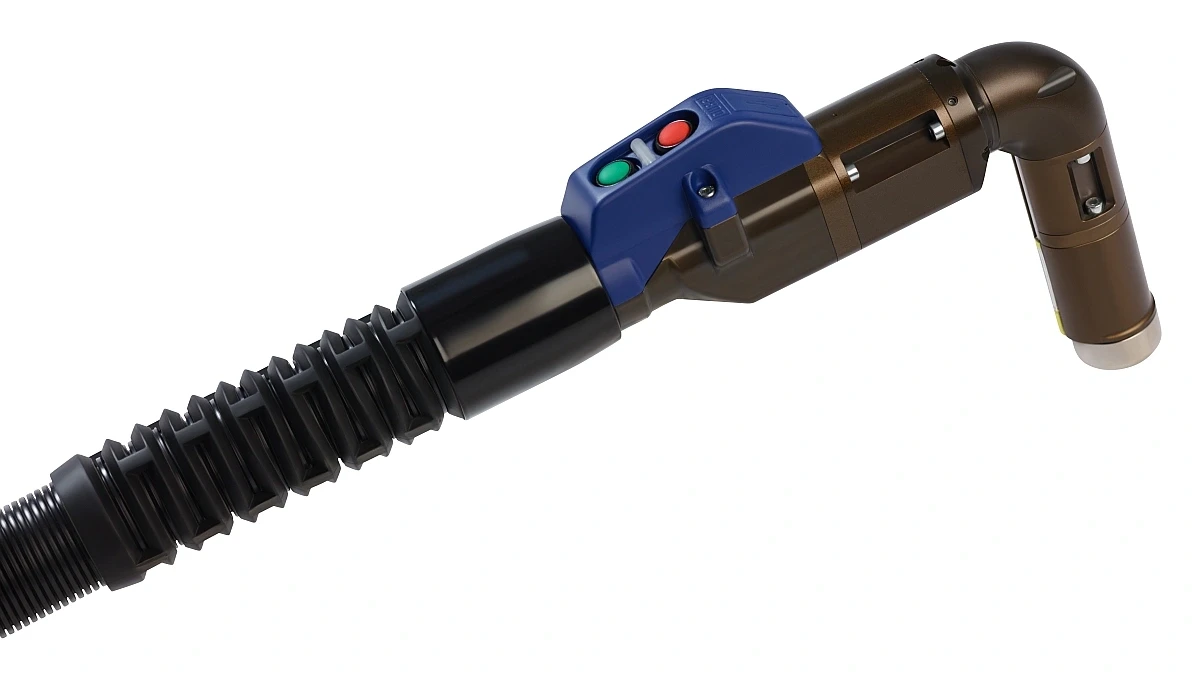

Ein Adapter, zwei Befüllmedien – der G4 Blue Twin A/C Adapter ermöglicht erstmals die gewünschte Flexibilität in der Übergangsphase von R134a zu
R1234yf. Die Funktion der Twin A/C Kupplung stellt die Befüllung mit dem richtigen Kältemittel sicher.
Die Befüllung mit R744 erfordert aufgrund des sehr hohen Befülldruckes von bis zu 100 bar hohe Sicherheit, damit der Adapter sich während der Befüllung nicht vom Fahrzeugsystem lösen kann bzw. undicht wird. Die pneumatische Kupplung nutzt daher einen patentierten Spannmechanismus, der den Befülldruck des Mediums verwendet und so eine dauerhafte, sichere Verbindung zum Fahrzeugsystem sicherstellt, bis die Befüllung beendet ist.
Der modulare Aufbau unserer Adapter Spannmechanismen ermöglicht die Applikation für nahezu alle Behälteranschlussgeometrien von Brems-, Kühler- oder Servosysteme. Verschiedene Flüssigkeitslevel im Fahrzeugreservoir lassen sich mit einer stufenlosen Höhenverstellung einstellen. Dabei erfolgt eine automatische Anpassung der Befüllpinolenposition zur Regulierung des Flüssigkeitslevels von 0mm bis 88mm. Ein integriertes Wegmesssystem überwacht die Positionierung zuverlässige.
Komplettieren Sie Ihre Produktion mit Explosionsschutz-konformen G4 Blue Wischwasser Adaptern mit durchgängig integrierter Leitfähigkeit (u. a. Griffsysteme und Schutzschlauch). Der modulare Aufbau der Spannmechanismen und die Möglichkeit zur Steckausführung erlaubt die Applikation für alle Behälteröffnungen. Die Mischung von Wischwasserzusatz und Wasser kann während der Befüllung über getrennte Ventile im Adapter erfolgen.
