Somac® G4 Blue 주입 어댑터

효율성, 인체 공학, 유지 관리 친화적

조립 라인의 차량 시스템을 위한 주입의 미래가 여기에 있습니다. Dürr의 주입 어댑터는 주입 스테이션의 기술적 핵심이며, 주입 품질 및 공정 시간, 특히 진공압 주입에 중요한 영향을 미칩니다. 또한, 마모 가능성이 가장 높은 주입 스테이션 구성품이기도 합니다. 4세대 Somac® 주입 어댑터는 효율성, 인체 공학 및 유지 관리 용이성의 새로운 기준을 세웁니다.

이점

공정 시간 최대 20% 절약
무게 평균 20% 감소
인체 공학의 새로운 기준 설정
캡슐 포장된 전자 모듈
손쉬운 유지 관리.

효율

신소재와 첨단 제조 공정을 결합하여 최소한의 무게와 최대한의 기능성을 자랑하는 혁신적인 설계를 창조했습니다. Dürr Somac의 G4 Blue 어댑터는 최적화된 유체 유동 형상 덕분에 최대 20% 빠릅니다. 특수 밸브는 배출이나 주입을 하는 동안 이례적인 유체 유량을 보장합니다. 그 뿐만 아니라 어댑터는 각 차량 컨테이너에 맞게 특수 설계되어 작업자에게 최적의 유연성을 제공합니다.

인체 공학

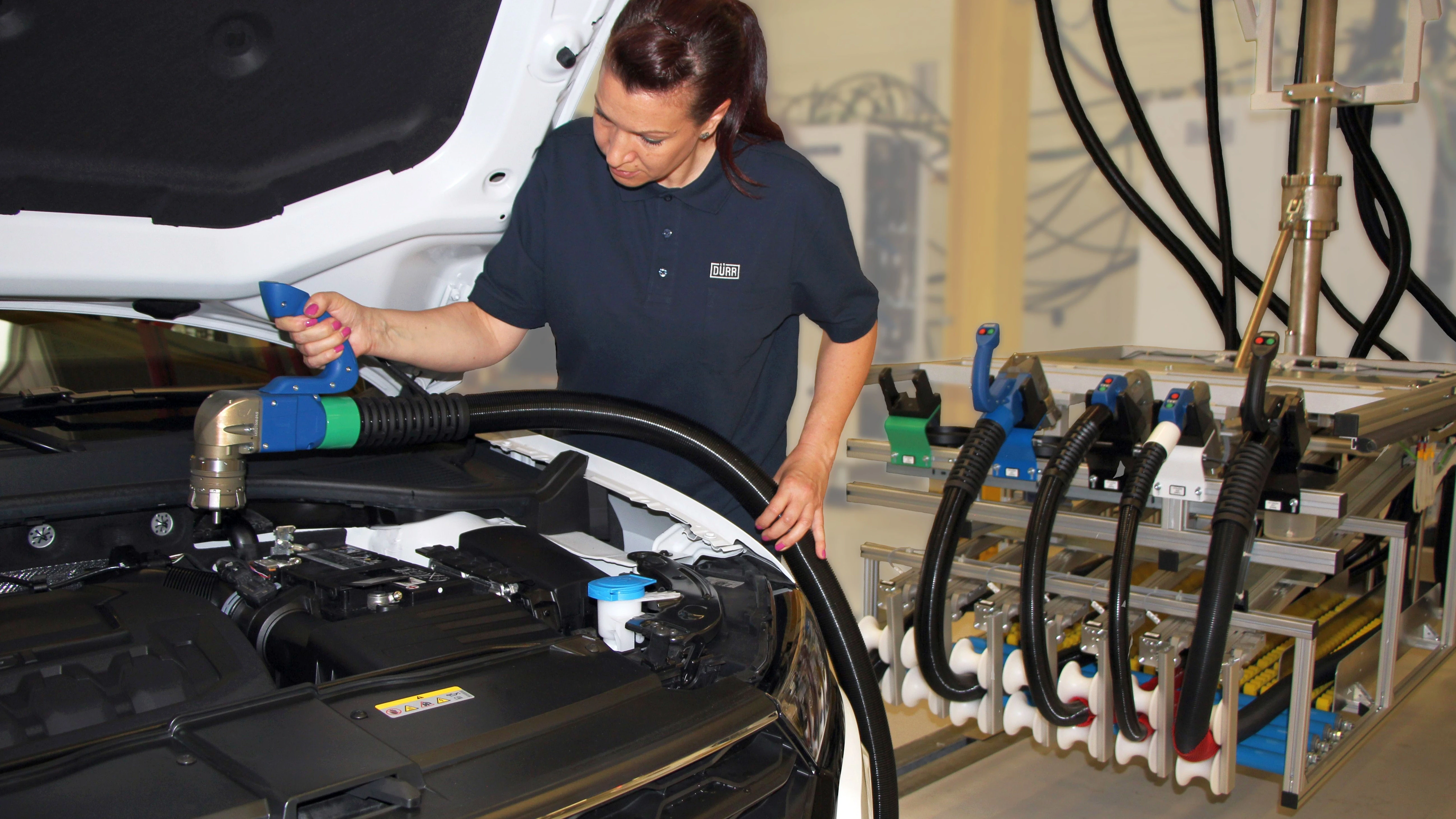

이 어댑터는 모든 주입 스테이션 작업자의 핵심 도구입니다. 어댑터 없이는 차량 시스템을 주입 시스템에 연결할 수 없습니다. 주입 어댑터의 최소한의 무게와 인체 공학적 핸들 위치 덕분에 작업자에 대한 신체적 긴장이 줄고 한 손만으로 어댑터를 작동할 수 있습니다.

Dürr Somac의 G4 Blue 핸들은 인체 공학의 새로운 기준을 설정합니다. 이 핸들을 차량 시스템에 연결할 때 작업자의 위치에 맞게 사용할 수 있는 호환되는 2가지 유형이 있습니다. 그 뿐만 아니라 새로운 소재와 둥근 모서리, 타원형 핸들은 핸들링을 크게 향상시킵니다.

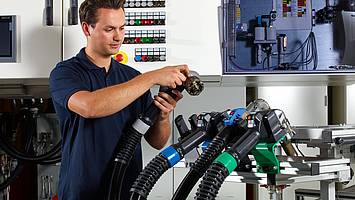

손쉬운 유지 관리

G4 Blue 어댑터의 품질은 내구성, 클램셀 핸들, 디지털 유지 관리 솔루션과 구성품을 쉽게 교체할 수 있다는 사실에서 확실하게 확인할 수 있습니다. 어댑터 헤드는 무게를 줄이고 내긁힘성을 위해 코팅된 알루미늄 합금으로 구성되어 있습니다. 또한, 전자 구성품과 케이블 연결이 방습 처리되어 있어 매우 튼튼합니다.

G4 Blue 주입 어댑터의 내장형 전자 장치를 통해 저장된 데이터를 읽거나 추후 처리를 위해 저장할 수 있습니다. 납품되는 제품에 포함되어 있는 G4 Blue Access Software를 사용하여 연결된 모든 어댑터를 주입 스테이션 네트워크를 통해 원격으로 모니터링할 수 있습니다.

기능

테스트 및 결함 감지
펌웨어 업로드
구성 및 보정 데이터 시각화
공장 설정 시각화

G4 Blue Advanced Software

G4 Blue Advanced Software를 사용하면 액세스 기능 외에 센서를 보정하거나 유지 관리 데이터를 기록할 때 유지 관리팀을 지원하고, 공정 사이클 카운터를 재설정할 수 있습니다. 이는 센서를 매우 정밀하게, 주입 스테이션과 별개로 보정할 수 있다는 의미입니다. 유지 관리 및 보정 작업은 어댑터 제어 시스템에서 날짜와 서명을 포함하여 쉽게 문서화할 수 있습니다.

4세대 Somac® 주입 어댑터는 모든 주입 매체에 사용할 수 있습니다. 오프라인 센서 보정에는 MAT(Mobile Adapter Tester)를 사용하는 것이 좋습니다.

매체

R1234yf 및/또는 R134a용 G4 Blue 어댑터

30% 줄어든 무게는 차량 A/C 밸브에 실리는 부하를 대폭 줄인 냉매용 G4 Blue 주입 어댑터에서 특히 두드러집니다. 공압 고압 커플링 직경이 감소하여 차량 A/C 시스템의 밸브에 더욱 쉽게 액세스할 수 있습니다. 차량 설계에 따라서 어댑터는 각도를 0° 또는 90°로 결합하거나 연장하여 조절할 수 있습니다.

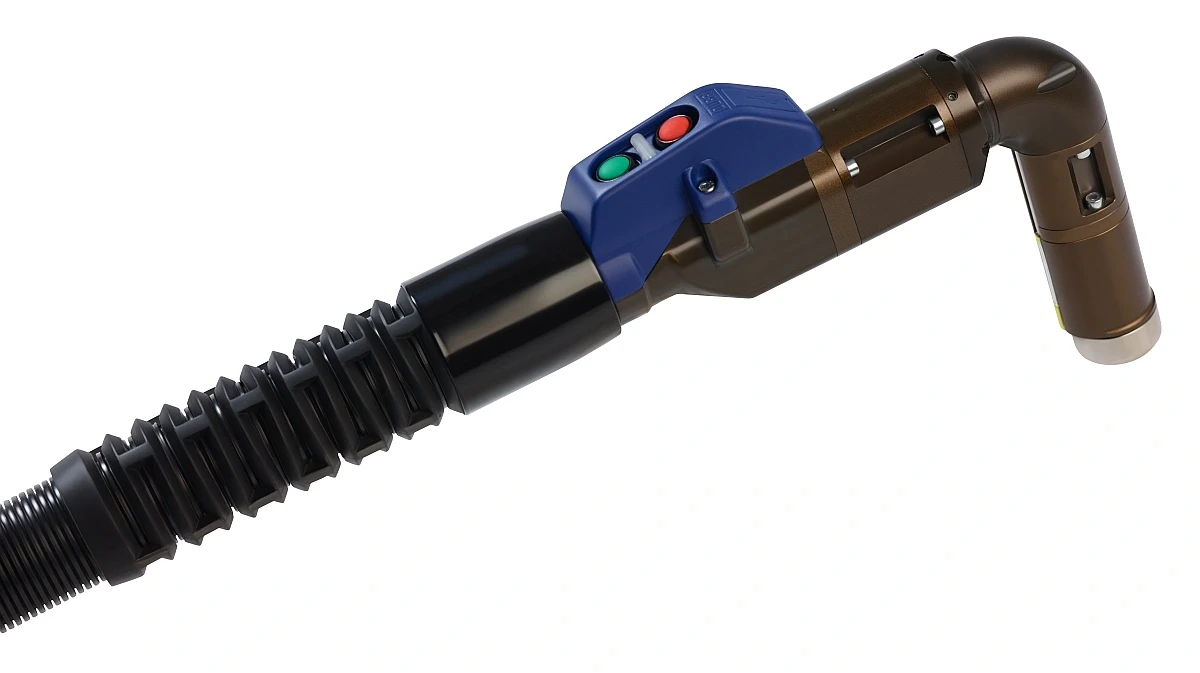

G4 Blue Twin A/C 어댑터는 2가지 냉매에 사용하는 단일 어댑터로 R134a에서 R1234y로 전환하는 시기에 최적의 유연성을 제공합니다. Twin A/C 커플링은 정확한 냉매를 이용한 정확한 주입을 보장합니다.

R744용 G4 Blue 어댑터

R744를 사용하면 주입 압력이 최대 100bar까지 올라갈 수 있기 때문에 주입 공정 중에 G4 Blue 주입 어댑터의 클램핑 장치가 풀리는 것을 방지하기 위해서는 높은 안전 기준이 필요합니다. 따라서 공압 커플링에는 주입 공정이 끝날 때까지 차량 시스템에 안정적이고 안전하게 연결되도록 보장하는 매체 주입 압력을 사용하는 특허 받은 클램핑 메커니즘이 있습니다.

브레이크, 냉각수, 파워 스티어링용 G4 Blue 어댑터

Dürr Somac의 모듈식 어댑터 클램핑 메커니즘은 브레이크, 냉각수 또는 파워 스티어링 시스템에 쓰이는 거의 모든 컨테이너 연결 형상에 적용할 수 있습니다. 차량 컨테이너의 다양한 액체 수위는 무단 높이 조절형 노즐을 이용하여 조절할 수 있습니다. 이 노즐은 자동으로 조정되어 액체 수위를 최대 88mm까지 조절하며, 내장형 거리 측정 시스템은 위치를 안정적으로 모니터링합니다.

와이퍼용 G4 Blue 어댑터

핸들 시스템과 보호 호스를 포함한 완전 내장된 전도성을 지닌 방폭형 G4 Blue 와이퍼가 장착된 어댑터로 세트를 완성해 보십시오. 클램핑 메커니즘의 모듈식 구조와 플러그인 버전을 위한 옵션 덕분에 모든 컨테이너 구멍에 적용할 수 있습니다. 주입 중 어댑터에 있는 별개의 밸브를 통해 물과 워셔액 첨가물을 혼합할 수 있습니다.
