Adaptador de enchimento Somac® G4 Blue
eficiente, ergonômico e de fácil manutenção
O futuro do enchimento de sistemas de veículos em sua linha de montagem: O adaptador de enchimento é o centroide da tecnologia de uma instalação de enchimento, e determina, essencialmente, a qualidade do enchimento e o tempo de processo (em especial em um enchimento tipo vácuo-pressão). Ao mesmo tempo, o adaptador de enchimento é o componente mais exigido de um sistema de enchimento. Para isso, a 4ª geração de adaptadores Somac® aplica os mais altos padrões, principalmente em eficiência, ergonomia e facilidade de manutenção.
Seus benefícios:
- Mais rapidez: até 20 %
- Mais leve: em média 20 %
- Mais ergonomia: novo Benchmark
- Módulo eletrônico encapsulado
- Manutenção aprimorada
Eficiência
Novos materiais e processos de fabricação altamente modernos resultaram, pela primeira vez, em um design que une a máxima funcionalidade ao menor peso. Baseados em uma geometria de fluxo otimizada, os Adaptadores G4 Blue da Dürr Somac são até 20% mais rápidos. Válvulas especiais garantem aqui a máxima velocidade do fluxo durante a evacuação e enchimento. Além disso, adaptações específicas do adaptador às geometrias de recipientes de veículos, oferecem a perfeita adaptação aos operadores.
Ergonomia
Para operadores da instalação de enchimento, o adaptador é a ferramenta necessária para todos os veículos. O peso reduzido ao mínimo e a posição da pega ergonômica do adaptador de enchimento, reduzem o esforço físico para o usuário e permitem a operação com apenas uma mão.
Dois modelos de pega do G4 Blue estabelecem novos padrões ergonômicos e são intercambiáveis entre si. A seleção é orientada à posição do operador na adaptação no veículo. Novos materiais, cantos arredondados e uma forma de pega oval melhoram ainda mais as características de manipulação.

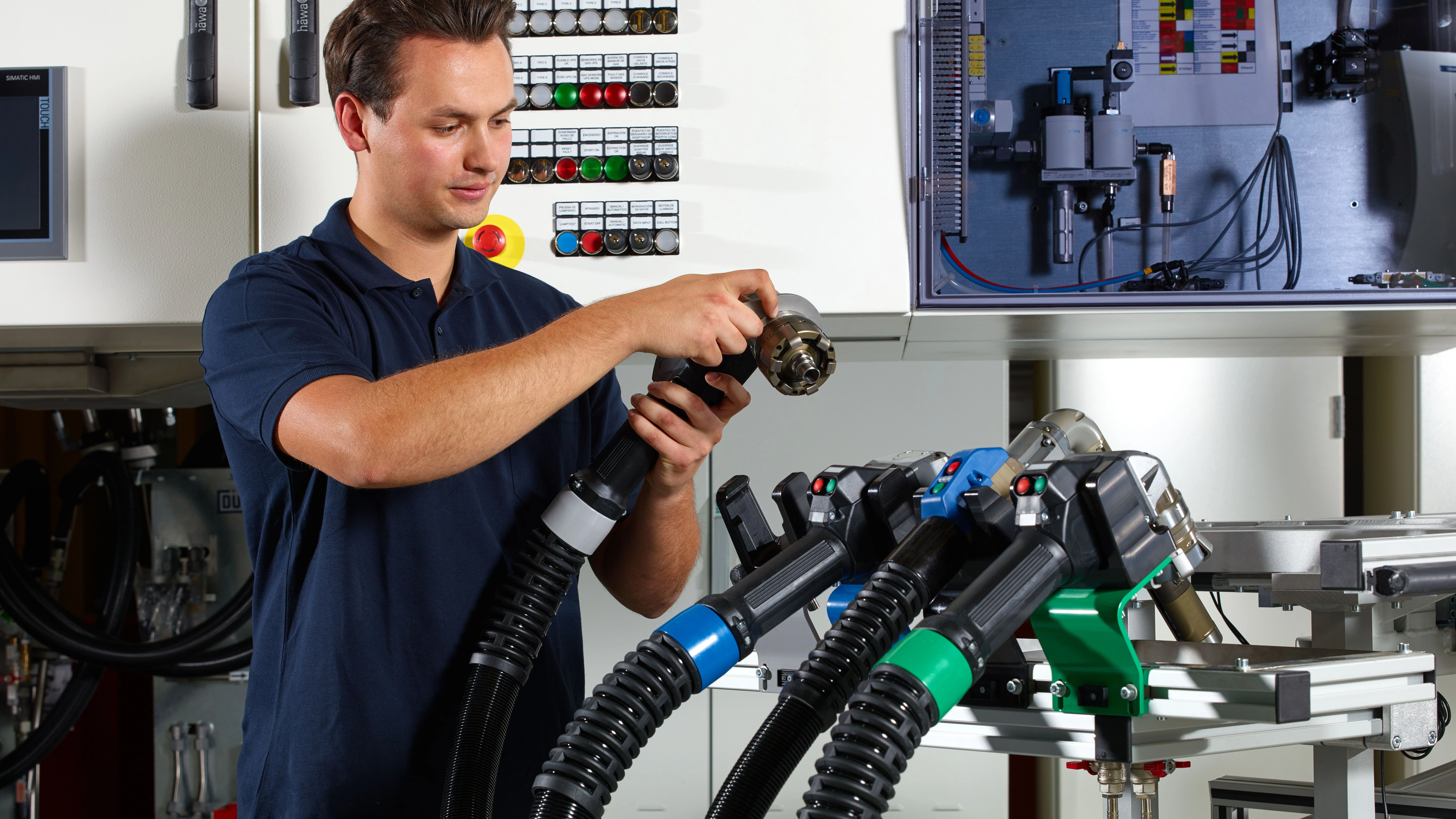

Facilidade de manutenção
A qualidade de nosso adaptador G4 Blue espelha-se na durabilidade, pega bivalve, possibilidade de troca rápida de componentes relevantes e soluções de manutenção digitais. As cabeças adaptadoras são compostas por uma liga de alumínio revestida. Isto as torna leves, mas também resistentes contra danos. Além disso, é atingido um alto nível de robustez devido aos componentes eletrônicos protegidos contra umidade.
Por meio da eletrônica integrada do adaptador de enchimento G4 Blue, todos os dados armazenados podem ser lidos e salvos para o contínuo processamento. O software G4 Blue Access, fornecido em conjunto, permite o monitoramento remoto de todos os adaptadores conectados através da rede da instalação.
Nas funções, estão incluídas:
- Inspeção e localização de erros,
- Upload do firmware,
- Exibição da configuração/dados de calibração e
- Exibição de configurações armazenadas de fábrica.
G4 Blue Advanced Software
O software G4 Blue Advanced, além das funções citadas do Access, dá suporte ao pessoal de manutenção e conservação na calibração do sensor, registros dos dados de manutenção e permite a redefinição do contador de ciclos. Com isso, os sensores utilizados podem ser calibrados precisamente de forma separada da instalação de enchimento. Trabalhos de manutenção e calibração realizados, podem ser facilmente documentados no controle do adaptador com data e assinatura.
A 4.ª geração do adaptador de enchimento Somac® pode ser fornecida para todos os meios de enchimento. Para a calibração dos sensores offline, recomendamos o MAT.
Meios
A economia de peso nos adaptadores G4 Blue, com menos 30% de peso, é especialmente marcante e alivia significativamente a válvula de climatização do veículo. O diâmetro reduzido do acoplamento de alta pressão de fixação pneumática, permite um acesso aprimorado às válvulas dos sistemas de climatização de veículos. Dependendo da acessibilidade no veículo, os adaptadores podem ser equipados com acopladores angulados em 0° ou 90° e com peças prolongadoras.

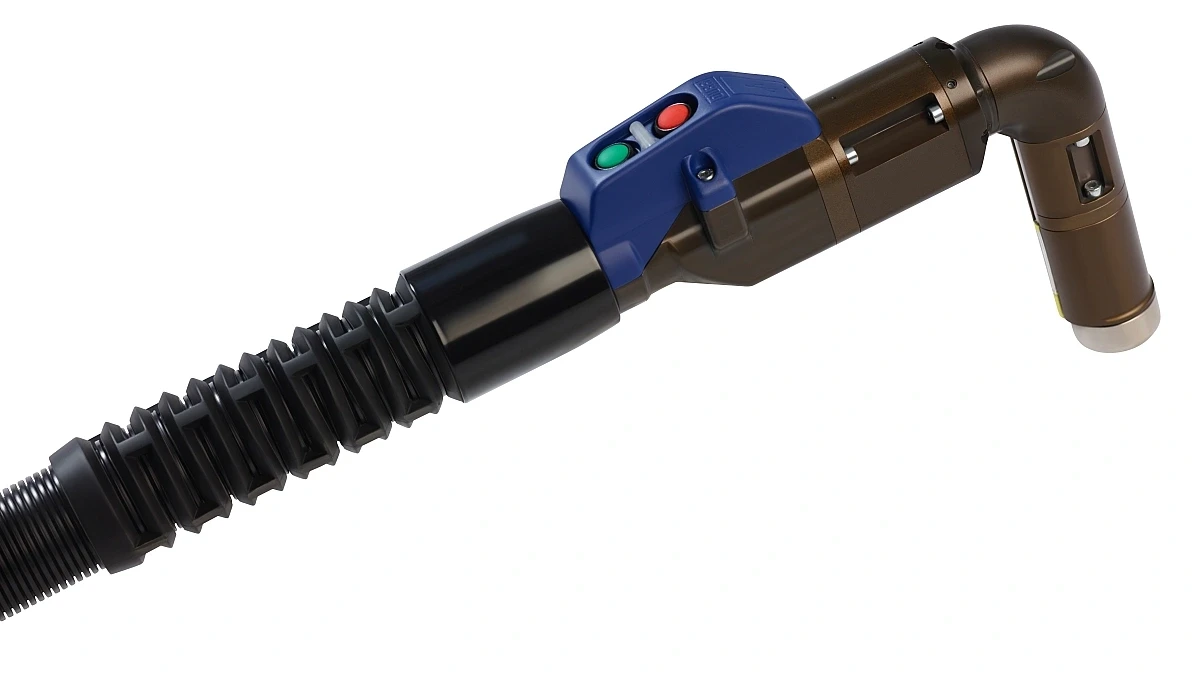

Um adaptador, dois meios de enchimento – O G4 Blue Twin A/C Adapter possibilita, pela primeira vez, a flexibilidade desejada na fase de transição R134a a
R1234yf. A função do acoplador Twin A/C assegura o enchimento com o agente arrefecedor correto.
O enchimento com R744, devido à pressão extremamente alta do enchimento, de até 100 bar, exige alta segurança, para que o adaptador não possa se soltar do sistema do veículo ou vaze durante o enchimento. O acoplamento pneumático, portanto, utiliza um mecanismo de fixação patenteado, que aproveita a pressão do enchimento do meio e assim, assegura uma conexão duradoura e segura ao sistema do veículo, até que o enchimento termine.
A estrutura de montagem modular de nossos mecanismos de fixação do adaptador, possibilita a aplicação a quase todas as geometrias de fechamento de recipientes, de sistemas de freio, refrigeração ou servos. Diferentes níveis de líquidos no reservatório do veículo podem ser ajustados com um ajuste de altura contínuo. No processo, ocorre uma adaptação automática da posição da manga de enchimento, para a regulagem do nível de líquido de 0 mm a 88 mm. Um sistema de medição de percurso monitora confiavelmente o posicionamento.
G4 Blue Adapter para água do limpa-vidros.
Complete a sua produção com adaptadores de limpa-vidros G4 Blue em conformidade com a proteção contra explosões e capacidade condutiva contínua integrada (entre outros, sistemas de pega e mangueira de proteção). A estrutura modular dos mecanismos de fixação e a possibilidade de um modelo de encaixe, permitem a aplicação para todas as aberturas de recipientes. A mistura de aditivo de limpa-vidros e água, pode ocorrer por meio de válvulas separadas no adaptador, durante o enchimento.
