Precisi e affidabili, i sistemi di equilibratura del volante di Dürr vi aiutano ad essere sempre sulla buona strada
Una posizione orizzontale del volante nella marcia rettilinea richiede una misurazione precisa e il calcolo dell’angolo di sterzo durante l’allineamento delle ruote della vettura. Ciò avviene grazie ai sistemi di equilibratura del volante di Dürr.
La nostra generazione di sistemi di equilibratura del volante offre innovativi sviluppi interni:
- x-3Dbalancer, l’equilibratura ottica del volante per una misurazione precisa e affidabile della regolazione dello sterzo per banchi di prova automatizzati o per l'inserimento automatizzato dei veicoli
- Smart Ergo Level, l’equilibratura del volante ergonomica per la misurazione dell’angolo e dell’inclinazione dello sterzo
- x-tronic balancer, il sistema di equilibratura del volante con funzioni ampliate

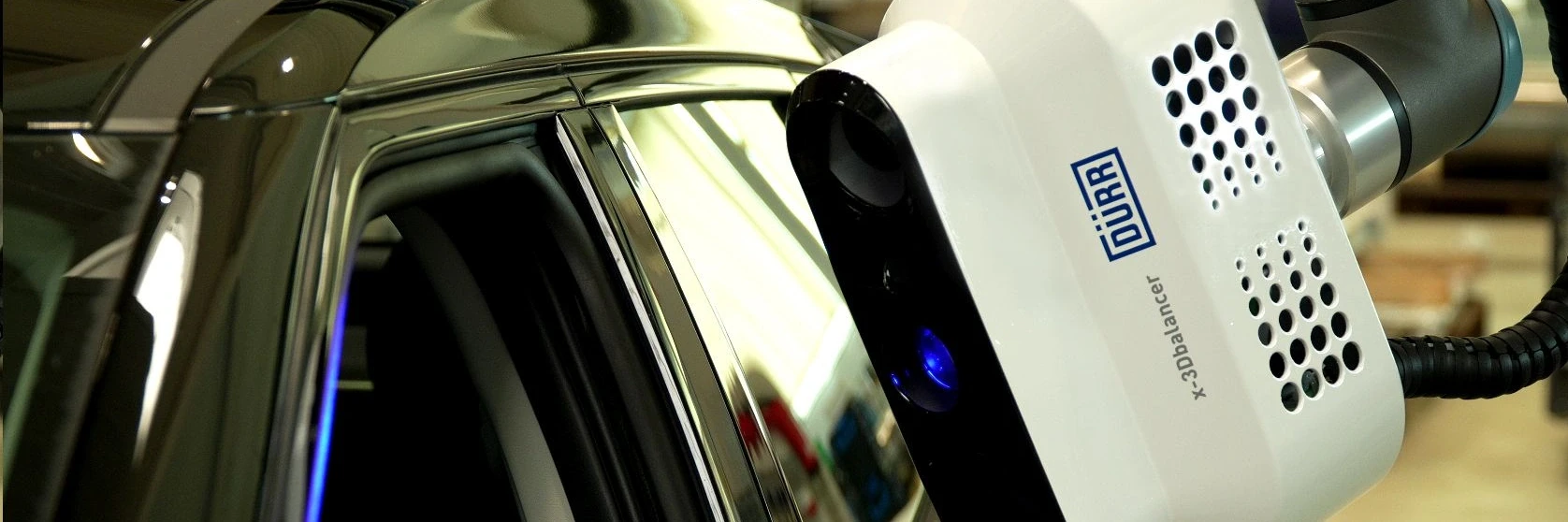

x-3Dbalancer, la misurazione dell’angolo dello sterzo entra in una nuova dimensione
x-3Dbalancer combina la precisione di un sistema di equilibratura del volante meccanico con i vantaggi di una misurazione senza contatto e priva di forza.
Mediante una videocamera 3D e un software appositamente sviluppato per questa applicazione, la misurazione dell’angolo di sterzata viene effettuata durante la misurazione e la regolazione del telaio.
Il sistema è del tutto indipendente dal tipo e dalla geometria dello sterzo. Mediante un robot collaborativo, il sensore 3D viene collocato nella posizione di misurazione ideale, ovvero sul finestrino laterale aperto della vettura. È disponibile un sistema separato a seconda che la vettura sia con guida a destra o a sinistra.
- Misurazione 3D automatizzata, senza contatto e senza intervento dell’operatore
- Raggiungimento della posizione di misurazione ideale in relazione a geometria/altezza
della scocca e alla posizione dello sterzo - Massima flessibilità relativamente alla varianza della vettura
- Non è più necessario utilizzare un dispositivo separato
- Variabilità elevata per quanto riguarda la forma e la geometria dello sterzo
Smart Ergo Level: misurazioni precise con la massima ergonomia
Smart Ergo Level è un dispositivo di misurazione mobile per la misurazione dell’angolo di sterzata e dell’inclinazione dello sterzo di automobili e veicoli pesanti a fine linea.
Durante l’allineamento, l’equilibratrice per volante misura attivamente l’angolo di sterzata e trasmette questi valori al computer del banco di prova. Inoltre, il dispositivo valuta in modo indipendente i risultati di misurazione e li segnala mediante LED e un avvisatore acustico.
I display integrati su entrambi i lati mostrano costantemente l’angolo di sterzata corrente.
I supporti regolabili garantiscono un adattamento flessibile a diversi diametri dello sterzo e ai più svariati tipi di veicoli.
La sequenza di prova per x-wheel truck d viene azionata comodamente tramite tasti.
- Angolo di sterzata corrente indicato sui display presenti su entrambi i lati
(ideale per comando destrorso o sinistrorso) - Peso ridotto e comodo baricentro per misurazioni senza applicazione della forza
- Batteria a lunga durata per un funzionamento ininterrotto (24 ore senza bisogno di ricarica)
- Trasmissione wireless dei valori di misurazione al computer del sistema
- Integrazione completa nel software di comando x-line di Dürr
- Di forma ergonomica e azionabile con una sola mano
- Sviluppato internamente da Dürr con facilità di controllo degli adattamenti personalizzati dal cliente
Video Smart Ergo Level
x-tronic balancer, il sistema di equilibratura del volante con funzioni ampliate
L’x-tronic balancer combina la misurazione dell’angolo di sterzata delle vetture (“equilibratura sterzo”) con la comunicazione con le centraline (ECU).
I sei tasti funzione del balancer DI offrono all’utente nuove possibilità di interazione.
- Misurazione dell’angolo dello sterzo delle vetture durante la regolazione nel banco di prova del telaio
- L’angolo dello sterzo attuale viene misurato e trasmesso al PC del banco di prova
- La trasmissione dei risultati avviene wireless o via cavo
- L’allineamento corretto dello sterzo per la regolazione viene segnalato mediante un display e diodi
luminosi - Sono possibili funzioni aggiuntive (ad es. comunicazione con le centraline)
