정밀성 및 안정성 - Dürr의 핸들 밸런서로 항상 올바른 경로 유지
직진 주행을 위해 핸들을 수평으로 유지하는 경우 차량의 휠이 정렬되는 동안 핸들 각도를 정밀하게 측정하고 고려해야 합니다. 이 작업은 Dürr 핸들 밸런서를 통해 이루어집니다.
Dürr의 핸들 밸런서 제품 세대는 다음과 같은 혁신적인 사내 개발 제품으로 이루어져 있습니다.
- x-3Dbalancer: 자동 검사대 또는 자동 차량의 핸들 위치를 정확하고 안정적으로 측정하기 위한 광학 핸들 밸런서
- Smart Ergo Level: 핸들 각도 및 기울기를 측정하기 위한 인체공학적 핸들 밸런서
- x-tronic balancer: 더욱 확장된 기능을 제공하는 핸들 밸런서
x-3Dbalancer: 새로운 차원의 핸들 각도 측정
x-3Dbalancer는 기계식 핸들 밸런서의 뛰어난 정확도와 힘 작용 없는 비접촉식 측정의 이점을 함께 제공합니다. 섀시를 측정하고 조정하는 동안의 핸들 각도 측정은 3D 카메라와 이 용도를 위해 특수 개발된 소프트웨어를 사용하여 이루어집니다.
이 시스템은 핸들의 유형과 형상에 따라 크게 좌우됩니다. 3D 센서는 협업 로봇을 사용하여 차량의 열린 측면 창 근처의 적절한 측정 위치에 배치됩니다. 핸들이 왼쪽에 있는 차량과 오른쪽에 있는 차량에는 각각 별도의 시스템이 필요합니다.
- 작업자 조작 없는 비접촉식 자동 3D 측정
- 차체의 형상/높이 및 핸들의 위치에 따라 적절한 측정 위치에 접근
- 차량 변동성 측면에서 최고의 유연성 발휘
- 핸들의 모양 및 형상 측면에서 높은 가용성 보장

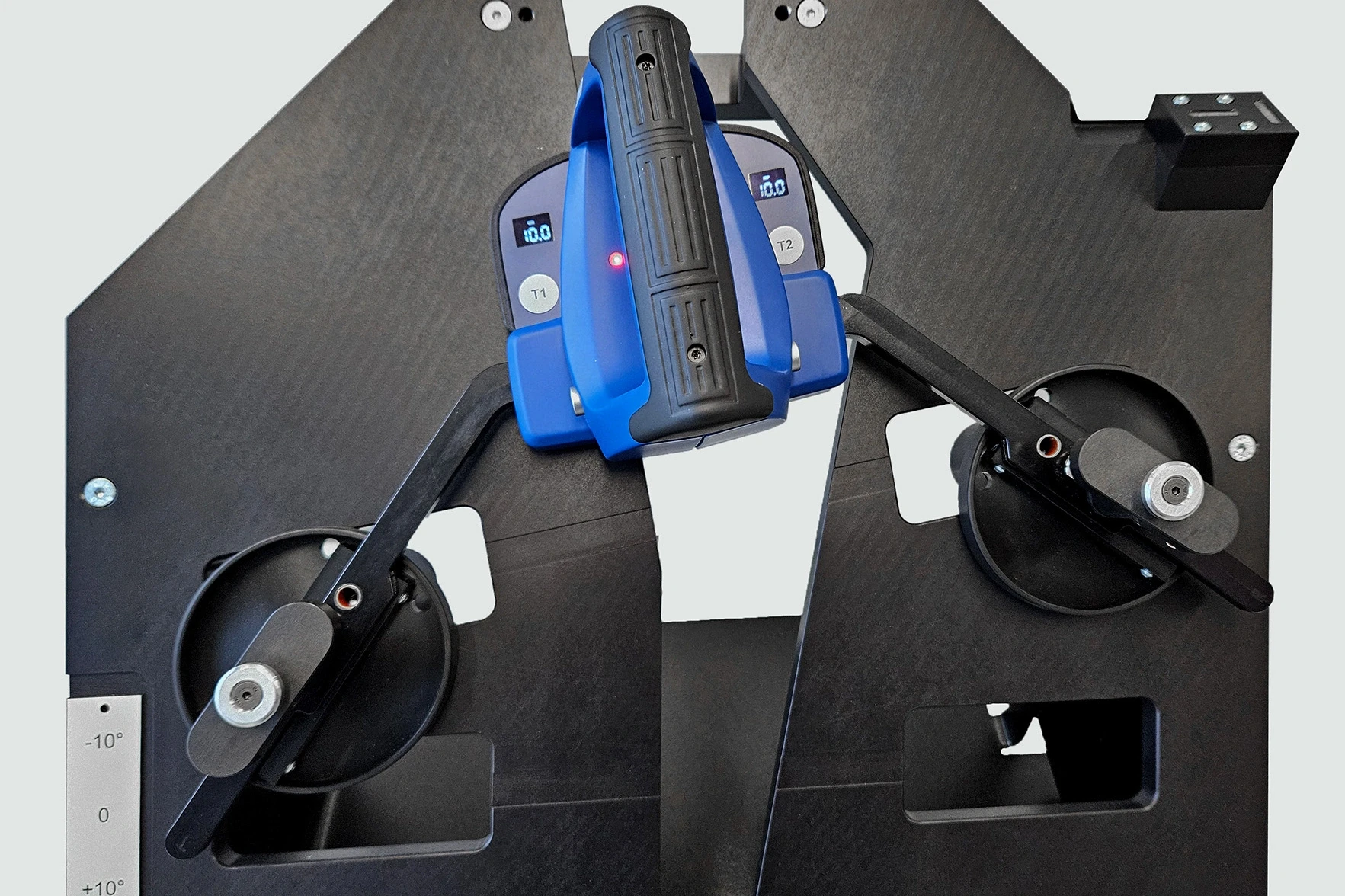

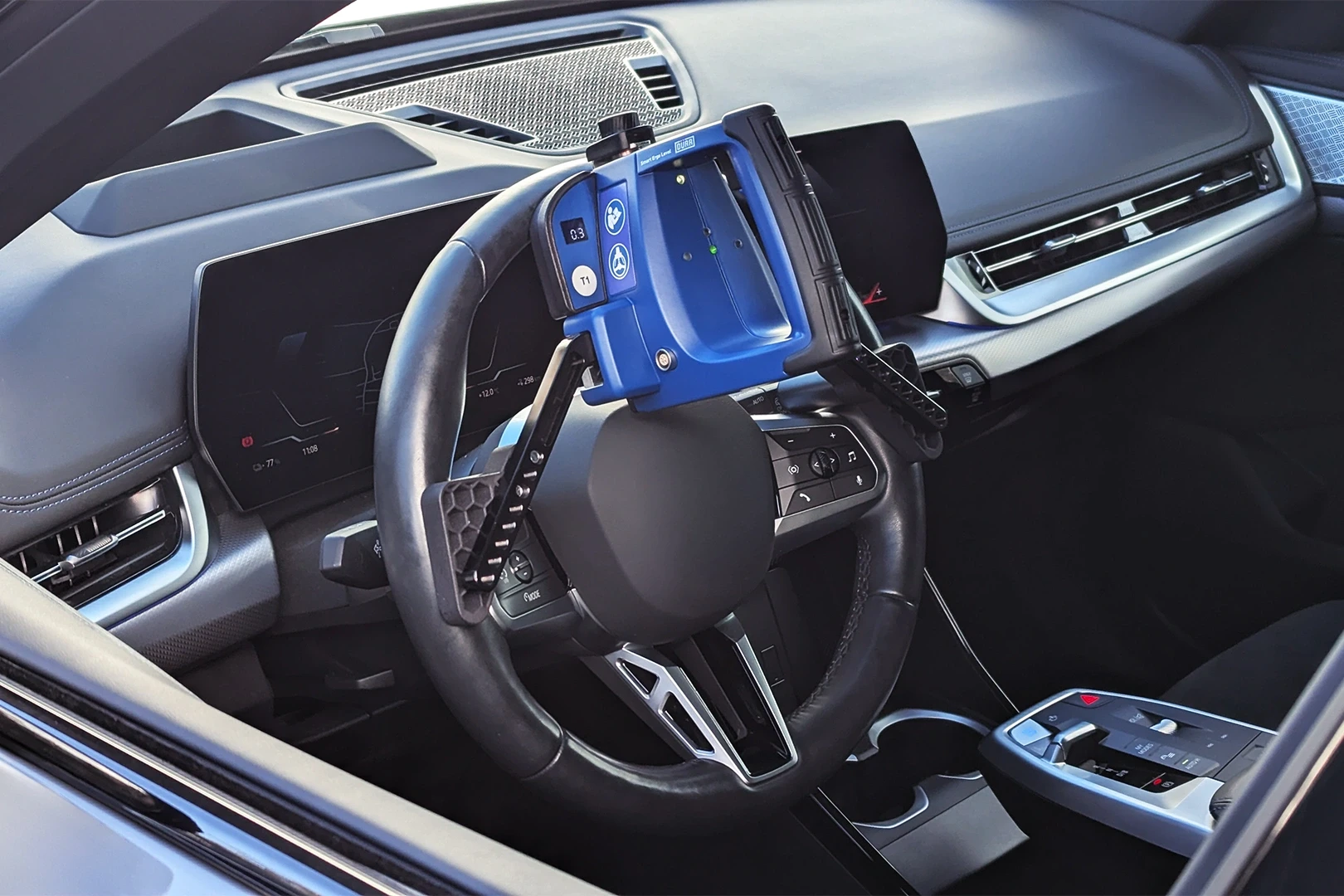

Smart Ergo Level: perfect measurements meet maximum ergonomics
Smart Ergo Level is a mobile measuring device for measuring the steering wheel angle and the steering wheel inclination of cars and trucks at the end of line.
During wheel alignment, the steering wheel balancer actively measures the steering wheel angle and transmits these values to the test stand computer. What's more, the device independently evaluates the measurement results and indicates them via LEDs and an acoustic signal generator.
The displays integrated on both sides continuously show the current steering wheel angle.
Adjustable supports allow flexible adaptation to different steering wheel diameters and vehicle types.
The test sequence for the x-wheel truck d is conveniently controlled via buttons.
- Current steering wheel angle indicated on displays located on both sides
(ideal for left-hand and right-hand drive operation) - Low weight and favorable center of gravity for virtually force-free measurements
- Long battery life for uninterrupted production (24 hours without recharging)
- Wireless transmission of measurement values to the system computer
- Full integration into Dürr's own x-line control software
- Ergonomically shaped and can be operated with one hand
- Developed in-house by Dürr, making customer-specific adaptations easy to test
Smart Ergo Level 동영상
x-tronic balancer: 더욱 확장된 기능을 제공하는 핸들 밸런서
x-tronic balancer는 차량의 조향각("핸들 밸런서") 측정과 차량 제어장치(ECU)와의 통신을 결합한 시스템입니다.
밸런서 DI의 6가지 기능 키를 통해 사용자는 이 장치와 상호 작용할 방법을 더 갖게 됩니다.
- 휠 얼라이너에서 조정 중 차량의 핸들 각도 측정
- 실제 핸들 각도를 측정하고 검사대 컴퓨터로 전송
- 결과를 무선 또는 유선으로 전송
- 원활한 조정을 위해 핸들의 올바른 정렬을 디스플레이 및 LED를 통해 표시
- 추가 기능(예: 제어 장치 통신) 이용 가능
