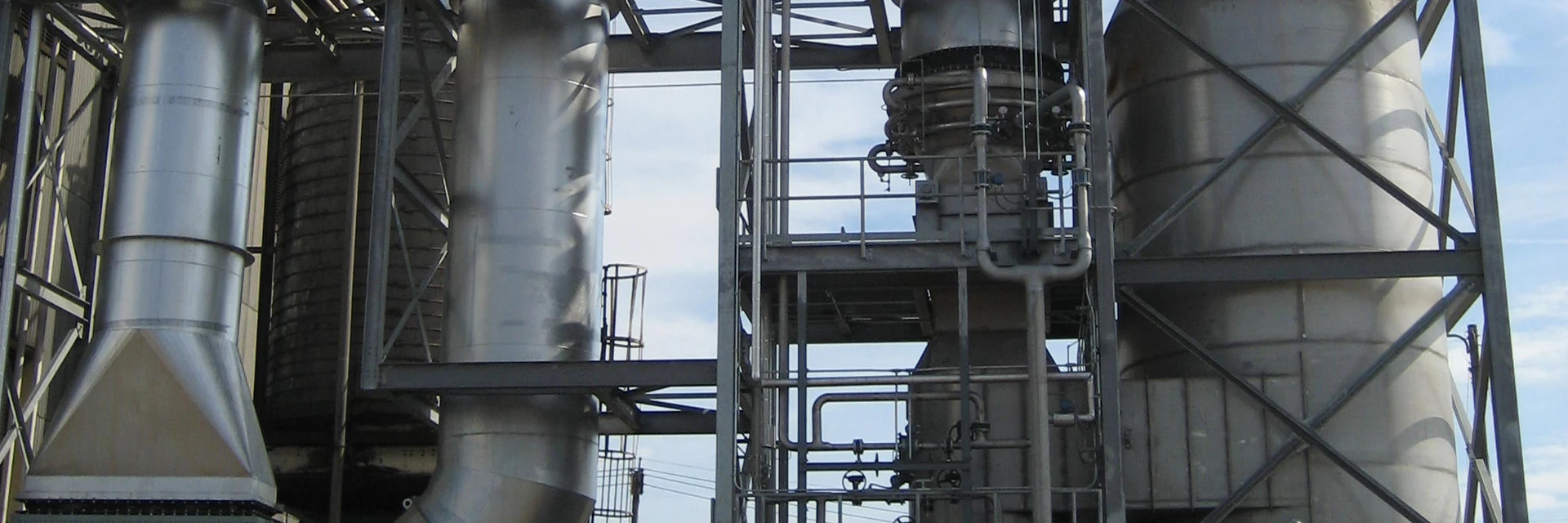

Part.X PV – Scrubber Venturi
Il Part.X PV di Dürr consente una rimozione del particolato altamente efficiente. Questo prodotto era precedentemente noto con il nome di TurboVenturi.
Principio di funzionamento del Part.X PV
Lo scopo principale dello scrubber Venturi Part.X PV è lo smaltimento del particolato. Il principio della rimozione del particolato è basato sulla collisione delle particelle con i droplet di liquido e sul loro successivo intrappolamento. Quanto più le particelle di polvere sono piccole, tanto più piccoli sono i droplet di liquido necessari per rimuoverle. Il rapporto diretto tra velocità del gas e calo di pressione nello strozzamento Venturi determina le dimensioni relative delle particelle rimosse. Lo scrubber Venturi impartisce una quantità di moto alle particelle da rimuovere tramite l’accelerazione nello strozzamento, facendo in modo che le particelle più piccole si comportino come quelle più grandi.
Vantaggi del Part.X PV
- Manutenzione ridotta, prestazioni ad alta efficienza
- Lavora a temperature elevate, carichi di polveri elevati e particolato abrasivo, adesivo e difficile da trattare
- Le capacità di disidratazione garantiscono che non vi sia alcun trascinamento di droplet nel liquido
Funzionamento
- Il gas derivante dal processo penetra nel venturimetro verticalmente verso il basso. Il liquido per lo scrubber viene introdotto tramite immissioni tangenziali in cima al venturimetro, rivestendo le pareti nel suo movimento di oscillazione verso il basso lungo la sezione convergente dello strozzamento, eliminando la formazione di particolato e proteggendo il venturimetro dalle temperature elevate.
- Questa pellicola di liquido vorticoso aumenta il proprio spessore mano a mano che converge verso il basso e viene atomizzata dal flusso di gas ad alta velocità nello strozzamento del venturimetro, intrappolando così il particolato per la separazione dal gas nel separatore ciclonico
- Un gomito sommerso tra il venturimetro e il separatore comprende un serbatoio di liquido che assorbe l’impatto del particolato nel flusso di gas ad alta velocità, riducendo al minimo l’erosione delle superfici metalliche
- Un separatore ciclonico separa con forza centrifuga il particolato e il liquido dal flusso del gas
- Il liquido viene drenato attraverso il cono inferiore verso una o più pompe di riciclo e viene condotto nuovamente al venturimetro
- Il gas depurato fuoriesce dalla cima del separatore
Aree di applicazione del Part.X PV

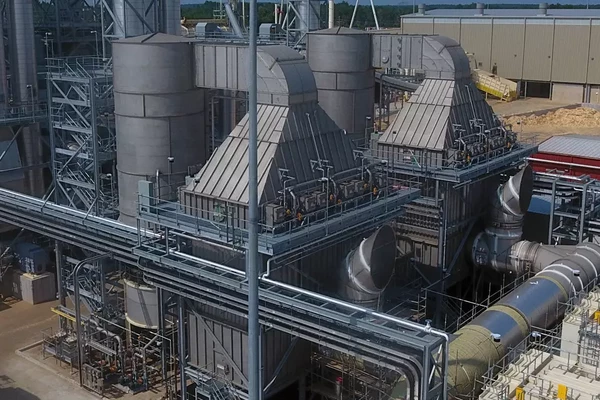

Gli scrubber Venturi Part.X PV sono configurati per gestire temperature di ingresso elevate e smaltire concentrazioni elevate di particolato in cui il livello di rimozione richiesto può essere ottenuto applicando il calo di pressione corretto. In applicazioni in cui sono necessarie concentrazioni molto ridotte di particolato, lo scrubber può essere configurato come un pre-scrubber con ridotti cali di pressione, che precede un precipitatore elettrostatico a umido per ottenere l’efficienza di rimozione necessaria e un elevato risparmio di energia. Sebbene il Part.X PV sia fondamentalmente un dispositivo di rimozione del particolato, è sufficientemente versatile per essere utilizzato in una vasta gamma di applicazioni per trattare in modo efficace emissioni difficili, nonché ampi flussi di gas o gas fluttuanti. Il Part.X PV può essere configurato per catturare SO2 e HCl dal flusso dei gas, insieme al particolato.
