Part.X PV – Venturi Wäscher
Die Part.X PV von Dürr bieten eine hocheffiziente Partikelabscheidung. Dieses Produkt war früher unter der Bezeichnung TurboVenturi bekannt.
Funktionsprinzip des Part.X PV
Der Hauptzweck des Part.X PV Venturi-Wäschers besteht in der Partikelkontrolle. Das Prinzip der Partikelabscheidung basiert auf Partikeln, die mit Flüssigkeitströpfchen kollidieren und in ihnen eingeschlossen werden. Je kleiner die Staubpartikel sind, desto kleiner sind die für die Abscheidung erforderlichen Flüssigkeitströpfchen. Der direkte Zusammenhang zwischen Gasgeschwindigkeit und Druckverlust im Venturi-Hals bedingt die relative Größe der entfernten Partikel. Über die Beschleunigung im Hals gibt der Venturi den zu entfernenden Partikeln einen Impuls. Dadurch verhalten sich kleinere Partikel im Endeffekt wie größere Partikel.
Vorteile des Part.X PV
- Geringer Wartungsaufwand, hoher Wirkungsgrad
- Umgang mit hohen Temperaturen, hoher Staubbelastung und abrasiven, klebrigen und schwierigen Partikeln
- Entwässerungsfunktionen sorgen dafür, dass praktisch kein Flüssigkeitströpfchen übrig bleibt
Funktionsprinzip

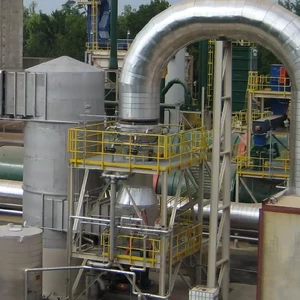

- Gas aus dem Prozess tritt senkrecht nach unten in die Anlage ein. Durch tangentiale Einlässe oben am Venturi wird Waschflüssigkeit zugeführt, die in dem sich verengenden Hals nach unten wirbelnd die Wände überzieht, Partikelablagerungen entfernt und den Venturi vor hohen Temperaturen schützt.
- Dieser niedergehende Flüssigkeitsstrudel wird immer dicker, während die Flüssigkeit zusammenläuft und durch den Hochgeschwindigkeitsgasstrom in Tröpfchen zerstäubt wird. Dabei werden die aus dem Gas abzuscheidenden Partikel im Zyklonabscheider eingeschlossen.
- Ein gefluteter Rohrbogen zwischen dem Venturi und dem Abscheider enthält ein Flüssigkeitsreservoir, das den Partikelstoß in dem Hochgeschwindigkeitsgasstrom aufnimmt, wodurch die Erosion der Metalloberflächen minimiert wird.
- Mithilfe der Zentrifugalkraft werden die Partikel und die Flüssigkeit aus dem Gasstrom im Zentrifugalabscheider getrennt.
- Die Flüssigkeit fließt durch den unteren Konus zu der/den Umwälzpumpe(n) und wird dann zurück zum Venturi geführt.
- Das gereinigte Gas tritt oben aus dem Abscheider aus.
Anwendungsbereiche des Part.X PV
Jeder Part.X PV Venturi-Wäsche ist darauf ausgelegt, hohe Einlasstemperaturen auszuhalten und hohe Partikelkonzentrationen zu bearbeiten, wobei sich der erforderliche Partikelabscheidungsgrad durch Beaufschlagung mit dem richtigen Druckverlust erreichen lässt. In Anwendungsfällen, in denen extrem geringe Partikelkonzentrationen erforderlich sind, kann der Wäscher als Vorwäscher mit geringem Druckverlust ausgelegt und einem Nasselektroabscheider vorgeschaltet werden, um den benötigten Abscheidegrad zu erreichen und die Energieeinsparung zu maximieren. Obgleich der Part.X PV in erster Linie ein Aggregat zur Partikelentfernung ist, ist er vielseitig genug, um in verschiedensten Anwendungsfällen sowie bei großen oder schwankenden Gasströmen problematische Emissionen effektiv zu behandeln. Der Part.X PV kann so ausgeführt werden, dass SO2 und HCl zusammen mit Partikeln aus dem Gasstrom aufgenommen werden.
