Cyplan® ORC 기술(Organic Rankine Cycle)은 분산된 열원에서 전기를 생산하기 위한 핵심 기술입니다. Cyplan® 기술은 소형에서 중형까지의 출력을 내는, 전 세계에서 가장 유연한 ORC 플랫폼을 제공합니다. 에너지 효율이 높고 배출가스가(유해가스) 없는 전기 생산 설비!

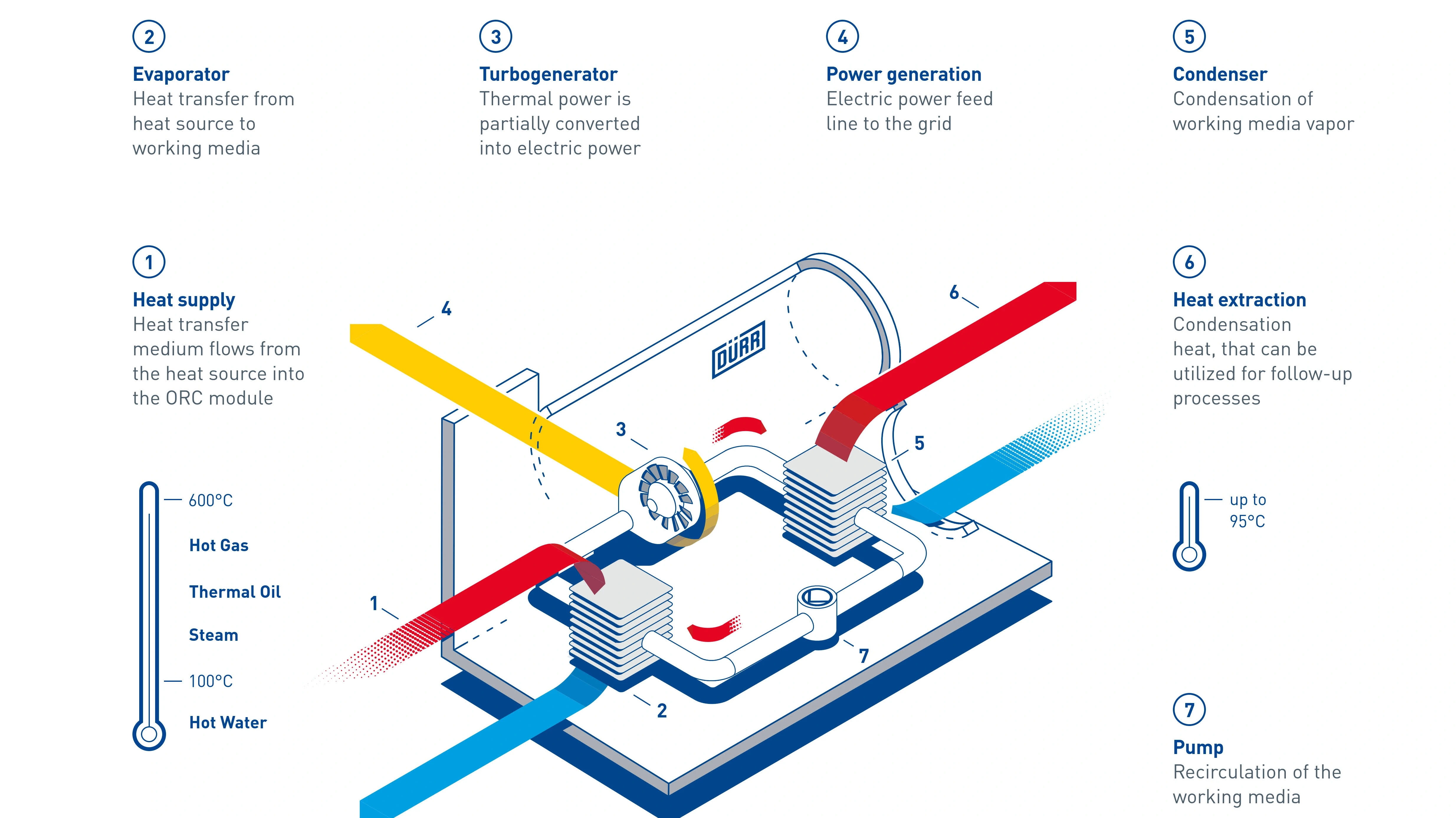

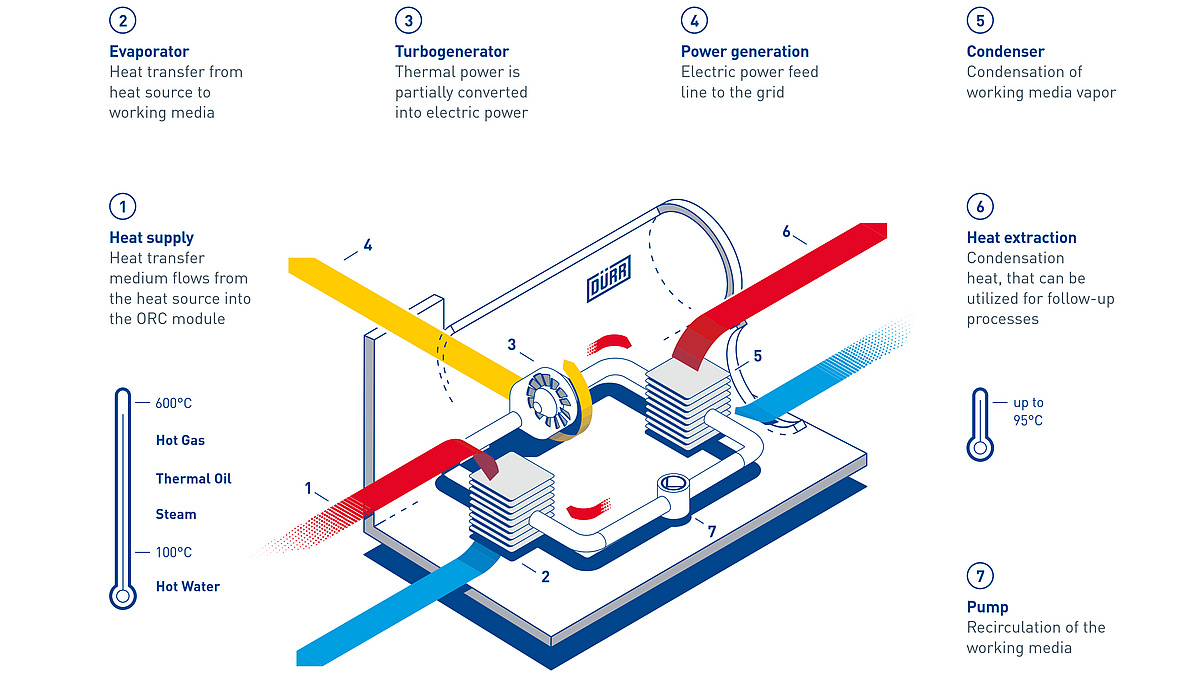

먼저 열원의 열이 열매체(가스, 증기, 열매체유 또는 열매체수)를 통해 ORC 모듈로 흐릅니다. 거기서 열원의 열 에너지를 사용하여 작동 유체가 증기로 변환됩니다. 그 다음 발생한 증기가 터보 발전기로 이동하고 이 발전기에서 열 에너지 중의 일부가 전기로 변환됩니다. 이 증기는 터빈 내에서 폭발하여, 터빈에 연결된 발전기를 움직이는 기계적 에너지를 발생시킵니다. 그 다음 증기가 방열에 의해 응축됩니다. 펌프는 작동 유체를 증발기로 되돌려 보내고, 거기서 그 유체가 다시 증발됩니다. 주기가 종료되었습니다. 방출한 열을 후속 과정을 위한 유효열(최고 95°C)로서 사용할 수 있습니다.
신재생 에너지 발전의 변동성을 보상하고 전력 계통을 안정화 시키기 위한 필요성에 대한 대응 차원에서 CHP(열병합발전)과 같은 전력 생산을 위하여 제어가 가능하고 유연한 기술에 대한 수요가 높아지고 있습니다.
Cyplan® ORC 기술은 정치형 가스엔진(CHP 발전기)과의 조합으로 에너지 효율성을 높여주는 검증된 경제적 방법이며, 혁신적인 Flex-Plus 기술은 지능형 플랜트 제어 시스템과 변동부하를 추종할 수 있는 설비구성으로 인하여 지속적인 운전을 보장합니다.
즉, Cyplan® ORC 솔루션은 가스엔진을 위한 수익성 높은 폐열교환 열병합 발전기로서 향후 전력 시장에서 증가될 요구사항들을 완벽히 충족할 수 있는 기술임을 의미합니다.
다음의 분야에서 Cyplan® ORC 기술을 활용합니다:
엔진/열병합발전소
연소 설비
가스 터빈
지열
산업
태양열
모듈식 태양열 발전 플랜트
하이브리드 발전 플랜트
Cyplan® ORC 기술은 출력 50kW 이상의 여러 크기로 다양한 애플리케이션에 대한 솔루션을 제공합니다. Dürr Cyplan® ORC 모듈에는 센서 시스템과 제어 장치를 포함하여 공정에 필요한 부속 설비가 포함되어 있습니다. 이 모듈은 베이스 프레임에 장착되어 있으므로, 운반하기가 쉽고 공간을 절약하며 설치할 수 있습니다. ORC 시스템은 Dürr Cyplan®이 개발하여 제작하고 판매하는 장비입니다. 표준화된 이 모듈의 크기는 다음과 여러 가지입니다: 50kW, 70kW, 120kW, 250kW, 350kW, 500kW 및 1000kW. 요청에 따라 맞춤형 크기로 공급할 수 있습니다. Dürr Cyplan® ORC 모듈은 모두 사전에 테스트하여 반조립 상태로 인도되므로, 현장에서 간단하고 빠르게 설치하여 시운전을 할 수 있습니다. 이 모듈은 견고한 산업용으로 디자인되어 있으므로 최고의 신뢰성과 낮은 유지보수 비용을 보장합니다.
전기술 데이터 | |
---|---|
전기 생산량 | 50 - 1,000kW |
열원의 열 출력 | > 90°C |
내부 소비량 | 최소 200kWth |
열원 화력 | 생산의 약 7% |
열병합발전소의 애플리케이션을 위한 열 출력 | 최고 95°C |
표준 운반을 위한 모듈의 치수 | 폭 < 2,550mm |
높이 < 3,300mm | |
길이 5,100mm, 최고* 12,500mm | |
* 출력에 따라 상이 |
