  • Cyplan® ORC 500kW
  • Cyplan® ORC in Lahendong, Indonesien

Erfolgsgeschichte

Damit Sie einen tieferen Einblick in unsere ORC-Lösungen bekommen, haben wir für Sie unsere Technologie in einigen Erfolgsgeschichten näher beschrieben.

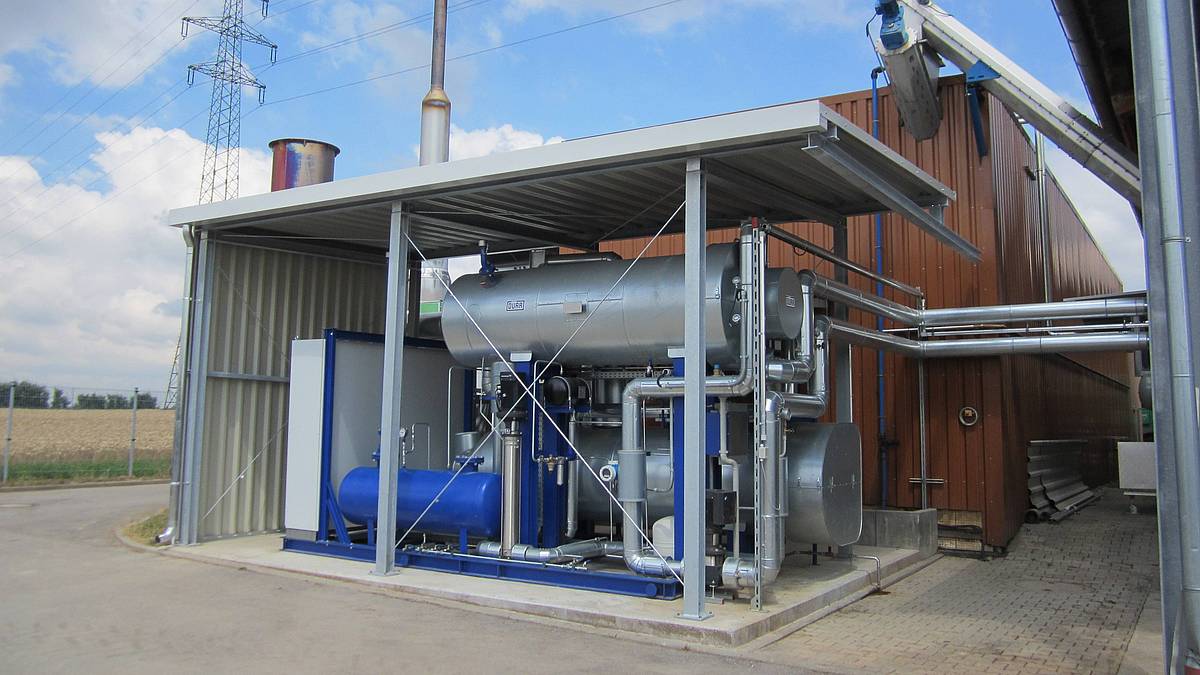

Kornwestheim, Deutschland

Auf einen Blick

  • Kunde: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
  • Anwendungsfeld: Biogas
  • Modell: Cyplan® ORC 70 HT CHP
  • Wärmequelle: Jenbacher jms 312 (526 kW)
  • Wärmeauskopplung: Heißwasser mit 90 °C (Restwärmenetz)
  • Standort: Kornwestheim, Deutschland
  • Beschreibung: Motorabgas
  • Status: seit 2013 in Betrieb

Was war das Ziel?

Der Kunde erzeugt Strom und Wärme in einem mit Biogas befeuerten Blockheizkraftwerk (BHKW). Die erzeugte Wärme wird in einen Fernwärmeverbund eingespeist, welcher neben dem Wärmebedarf der Biogasanlage auch den Bedarf eines Schulzentrums und den mehrerer Industriebetriebe deckt. Zur Steigerung des elektrischen Leistungsertrags sollte eine ORC-Anlage installiert werden, welche die thermische Energie des BHKW-Rauchgases zum Teil in elektrische Energie umwandelt. Die Herausforderung hierbei war die Integration der ORC-Anlage unter Beibehaltung des bestehenden Wärmekonzepts.

Was war unsere Lösung?

Bei diesem Projekt wurde eine Cyplan® ORC 70 HT KWK als passendes ORC-Modul verbaut, wodurch ca. 275 kWth zur Verfügung stehen. Die flexible Wärmeauskopplung bis 95 °C führt zu unserem unangetasteten Wärmekondensator. Ein weiterer Vorteil ist, dass dieses Kompaktmodul sehr platzsparend ist. Dieses Projekt und die vorherrschende Innovation wurde durch den Umwelttechnikpreis des Landes Baden-Württemberg gefördert.



Warum die Cyplan® ORC-Technologie?

Der Vorteil einer Cyplan® ORC-Anlage, wie in diesem Fall, ist die große Innovation durch die Direktverdampfung des Rauchgases. Die Übertragungsverluste der ORC-Anlage werden durch die einfache Integration minimiert. Damit erreicht die Anlage höchste Effizienz und den besten Wirkungsgrad. Durch die geringe Anzahl von Verschleißteilen entstehen dem Kunden minimale Wartungskosten, wodurch ein wirtschaftliches Gesamtpaket gewährleistet und höchste Rentabilität ermöglicht wird. Des Weiteren besitzen unsere Anlagen eine Wärmeauskopplung bis 90 °C und einen stromerzeugenden Abgaswärmetauscher.

In dieser Leistungsklasse sind wir ohne Ausnahme konkurrenzlos auf dem Organic-Rankine-Cycle-Markt.

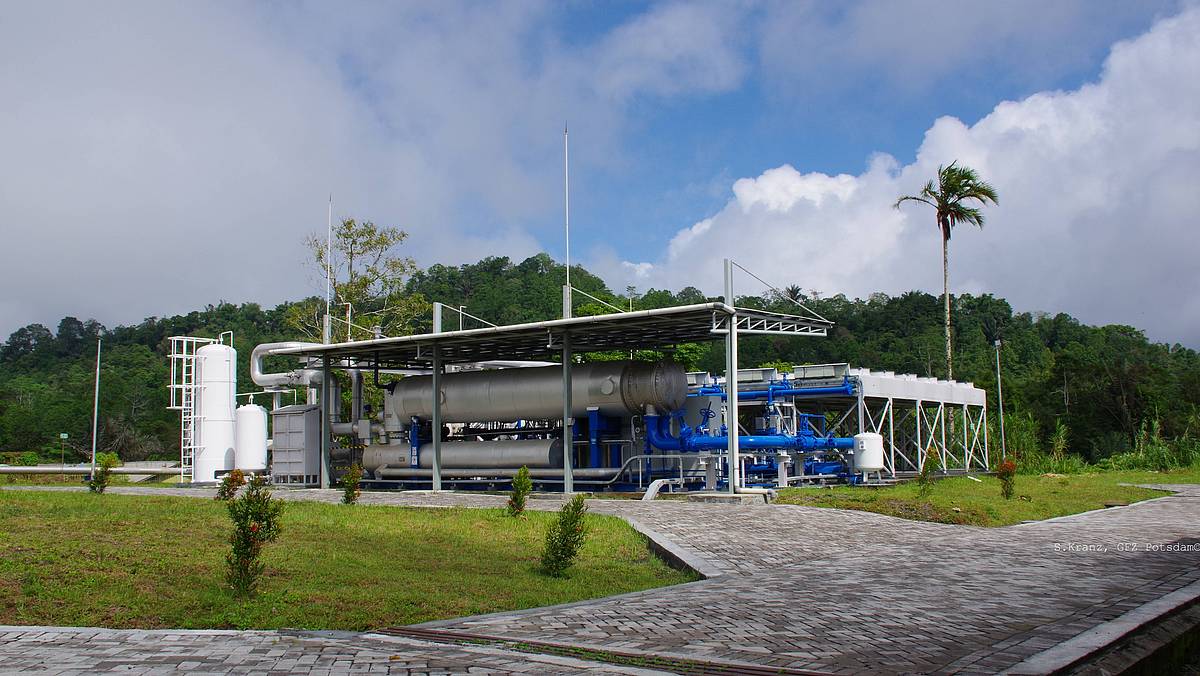

Lahendong, Indonesien

Auf einen Blick

  • Kunde: Deutsches GeoForschungsZentrum
  • Anwendungsfeld: Geothermie
  • Modell: Cyplan® ORC 500 LT
  • Wärmequelle: Heißwasser-Zwischenkreislauf
  • Wärmeauskopplung: Trockenkühler
  • Standort: Lahendong, Indonesien
  • Beschreibung: Heißwasser
  • Status: seit 2017 in Betrieb

Was war das Ziel?

Die Basis für dieses Projekt ist eine mit Erdwärme betriebene Dampfturbine. Heißes Thermalwasser wird aus einer Geothermiebohrung an die Oberfläche gepumpt. Mit Hilfe eines Abscheiders wird Wasser vom Dampf abgespalten. Der Dampf wird in einer Turbine zur Stromerzeugung genutzt. Um das geothermische Versorgungspotential zu erhöhen, sollte eine ORC-Anlage installiert werden, welche die thermische Energie des übrigen Thermalwassers in elektrische Energie umwandelt. Die Herausforderung hierbei war die Integration der ORC-Anlage unter Beibehaltung des vorgeschalteten Stromerzeugungsprozesses. Außerdem musste das ORC-Modul den harschen Umgebungsbedingungen vor Ort standhalten sowie mit Netzschwankungen umgehen können.



Was war unsere Lösung?

In diesem Projekt wurde eine Cyplan® ORC 500 LT installiert, welche das sonst nicht zur Stromerzeugung genutzte Heißwasser in elektrische Energie umwandelt und dabei den Betrieb des vorgeschalteten Geothermiekraftwerks nicht beeinträchtigt.



Warum die Cyplan® ORC-Technologie?

Durch das robuste Design sämtlicher Anlagenteile sind hohe Standzeiten, auch unter schwierigen Bedingungen, möglich. Das verwendete Arbeitsmedium wird je nach Rahmenbedingungen individuell ausgewählt. Dadurch werden hohe elektrische Wirkungsgrade erzielt und die Effizienz des gesamten Prozesses signifikant erhöht. Durch die geringe Anzahl von Verschleißteilen entstehen dem Kunden minimale Wartungskosten, wodurch ein wirtschaftliches Gesamtpaket gewährleistet und höchste Rentabilität ermöglicht wird



Groß-Gerau, Deutschland

Auf einen Blick

  • Kunde: Stadtwerke Groß-Gerau Versorgungs GmbH
  • Anwendungsfeld: Biogas
  • Modell: Cyplan® ORC 70 HT CHP
  • Status: seit 2012 in Betrieb
  • Wärmequelle: MWM TCG 2016 V16C  (800 kW)
  • Wärmeauskopplung: Heißwasser mit 90 °C (Kräutertrocknungsbetrieb)
  • Standort: Groß-Gerau, Deutschland
  • Beschreibung: Motorabgas

Was war das Ziel?

Der Kunde erzeugt Strom und Wärme in einem mit Biogas befeuerten Blockheizkraftwerk (BHKW). Das BHKW erzeugte bilanziell mehr Wärme als für die Biogasanlage selbst genutzt werden konnte. Die Installation der ORC-Anlage sollte das Wärmekonzept grundlegend verändern. Durch die Installation der ORC-Anlage wurde der Stromertrag signifikant gesteigert und die Abwärme der ORC-Anlage liefert nun Wärme auf einem Temperaturniveau von 90 °C für einen benachbarten Kräutertrocknungsbetrieb.

Die Herausforderung hierbei war die Integration des ersten kommerziellen Cyplan-Konzepts für ein BHKW in diesem Bereich. Diese Innovation wurde später mit dem Umwelttechnikpreis des Landes Baden-Württemberg ausgezeichnet.

Was war unsere Lösung?

Bei diesem Projekt haben wir eine Cyplan® als passendes ORC-Modul verbaut, wodurch ca. 275 kWth zur Verfügung stehen. Die flexible Wärmeauskopplung bis 95 °C führt zu unserem unangetasteten Wärmekonzept. Ein weiterer Vorteil ist, dass dieses Kompaktmodul sehr platzsparend ist.



Warum die Cyplan® ORC-Technologie?

Der Vorteil einer Cyplan® ORC-Anlage, wie in diesem Fall, ist die große Innovation durch die Direktverdampfung des Rauchgases. Die Übertragungsverluste der ORC-Anlage werden durch die einfache Integration minimiert. Damit erreicht die Anlage höchste Effizienz und den besten Wirkungsgrad. Durch die geringe Anzahl von Verschleißteilen entstehen dem Kunden minimale Wartungskosten, wodurch ein wirtschaftliches Gesamtpaket gewährleistet und höchste Rentabilität ermöglicht wird. Des Weiteren besitzen unsere Anlagen eine Wärmeauskopplung bis 90 °C und einen stromerzeugenden Abgaswärmetauscher.

In dieser Leistungsklasse sind wir ohne Ausnahme konkurrenzlos auf dem Organic-Rankine-Cycle-Markt.
