사례 분석

듀어의 ORC를 더 자세히 살펴보기 위하여 우리의 기술을 좀 더 상세히 보여드리고자 합니다.



독일 코른베스트하임(Kornwestheim)

프로젝트 요약

  • 고객: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
  • 적용 분야: 바이오가스
  • 모델: Cyplan® ORC 70 HT CHP
  • 열원: Jenbacher jms 312(526kW) 엔진
  • 열회수: 90°C의 온수 (폐열 회수 네트워크)
  • 위치: 독일 코른베스트하임(Kornwestheim)
  • 설명: 엔진 배기가스
  • 상태: 2013년부터 가동 중

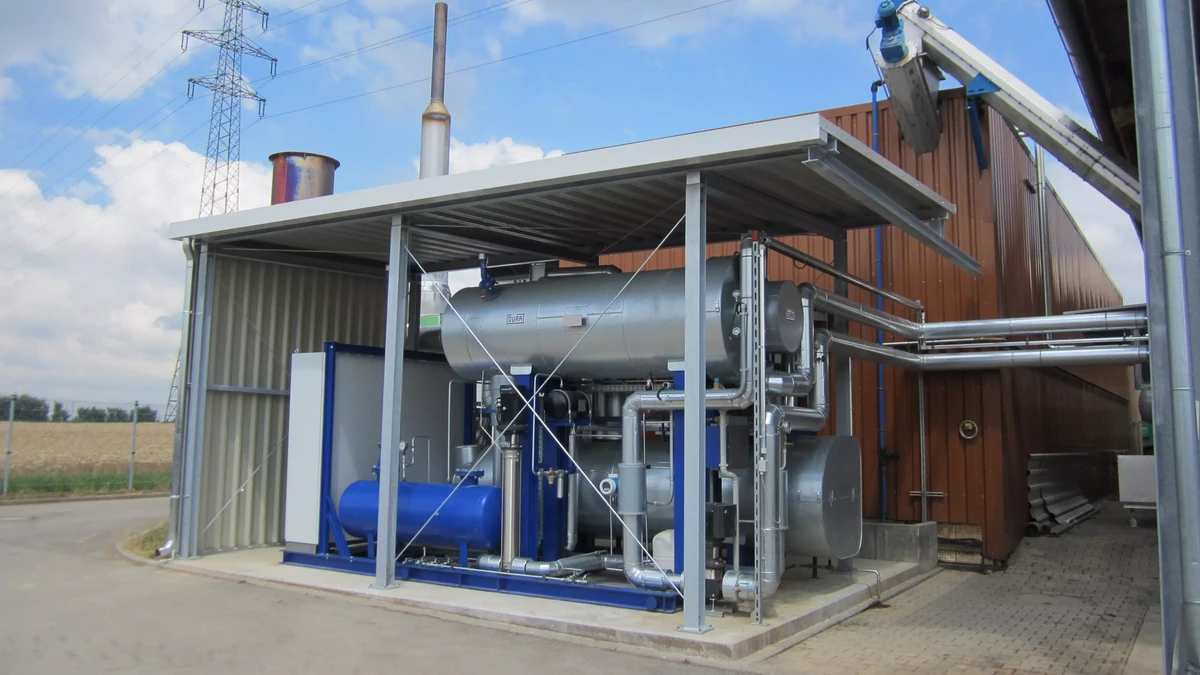

Cyplan® ORC in Kornwestheim, Germany

프로젝트의 목표는?

본 프로젝트의 고객은 바이오가스 연소 열병합 발전(CHP)을 통하여 전기와 열을 생산합니다. 생산된 열은 지역난방 네트워크에 공급되고 일부는 인근의 학교와 공장들에 공급됩니다. 뿐만 아니라 바이오 가스 플랜트 자체의 열 수요에도 대응합니다. 전력 생산량을 증가시키기 위하여 ORC 시스템이 설치되었고, ORC 시스템은 CHP의 배가스의 열에너지 일부를 전기로 전환합니다. 해결해야할 과제는 기존 열 공급 컨셉을 유지하면서 ORC 시스템을 병합하는 것이었습니다.



제공된 듀어의 솔루션은?

이 프로젝트를 위해 가장 적합한 ORC 설비로 듀어는 약 275kWth를 제공하는 Cyplan® ORC 70 HT CHP을 설치했습니다. 최대 95°C 까지로 온도 변화가 있는 회수열은 비 접촉식 열교환기로 들어갑니다. 또 다른 장점은 이 컴팩트한 모듈은 공간을 크게 절약해준다는 점입니다. 이 프로젝트와 뛰어난 혁신 과정은 바덴뷔르템베르크주(State of Baden Württemberg) 환경기술상(Environmental Technology Award)을 수상 하였습니다



왜 Cyplan ORC 기술일까요?

Explination of Cyplan® ORC in Kornwestheim, Germany

이 사례에서 Cyplan® ORC 시스템의 장점은 가스의 직접식 증발을 통한 엄청한 혁신입니다. 간단한 시스템 통합이 가능하기 때문에 ORC 시스템의 열전달 손실은 최소화 되고 이로 인하여 시스템은 가장높고 최적의 효율을 달성할 수 있습니다. 부품의 수가 적기 때문에 유지보수 비용이 최소한으로 발생하여 고객은 전체적으로 경제적인 이익을 확보하게 되며 이는 최고의 수익성을 제공합니다. 또한 듀어 시스템은 발전 배가스 후단의 열교환기를 통하여 최대 90°C까지 열을 회수합니다.

예외 없이, 듀어의 제품은 동일 성능 등급의 Organic Rankine Cycle 시장에서 독보적입니다.

인도네시아 라헨동(Lahendong)

프로젝트 요약

  • 고객: deutsches GeoForschungsZentrum
  • 적용 분야: 지열 에너지
  • 모델: Cyplan® ORC 500 LT
  • 열원: 고온수 순환 네트워크
  • 열회수: 냉각기
  • 위치: 인도네시아 라헨동(Lahendong)
  • 설명: 고온수
  • 상태: 2017년부터 가동 중

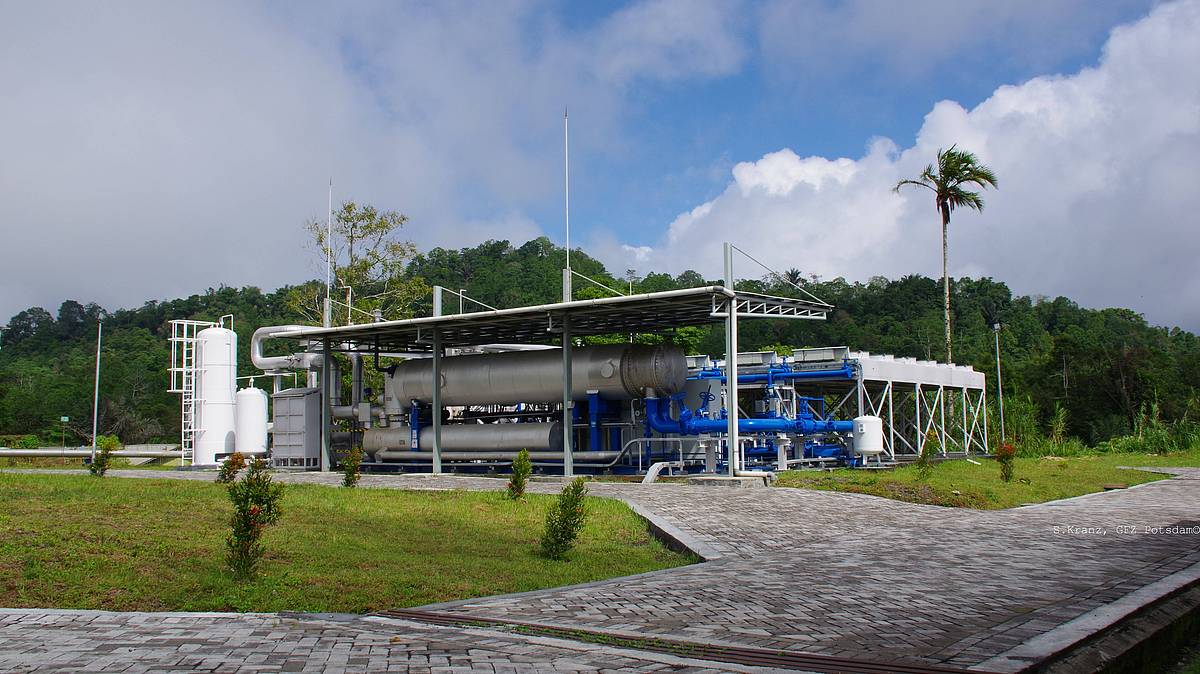

Cyplan® ORC in Lahendong, Indonesia

프로젝트의 목표는?

이 프로젝트의 기반은 지열 증기 터빈입니다. 온천과 같은 고온의 우물에서 지표면으로 온수를 품어 냅니다.  분리기를 이용해서 증기에서 물을 분리하며,  증기는 터빈에서 전기를 생산하는데 사용 됩니다. 지열의 활용도를 높기기 위하여 남은 온천수의 열 에너지는 반드시 전기 에너지로 전환되어야  합니다. 여기에서의 과제는 업스트림 발전 공정을 유지하면서  ORC 플랜트를 시스템에 병합하는 것이었습니다. 또한 ORC 모듈은 지역의 환경 조건을 만족하고 변동하는 열/전기 공급망에 대응 가능해야 한다는 점이었습니다.



제공된 듀어의 솔루션은?

이 프로젝트에서는 제안된 지열 발전소의 운전에 영향을 주지 않으면서도 미 사용된 열에너지인 온수로부터 전기 에너지를 생산하는 Cyplan® ORC 500 LT를 설치했습니다.



왜 Cyplan ORC 기술일까요?

Cyplan® ORC Indonesia

모든 플랜트 구성품의 견고한 설계 덕분에 험악한 주변환경 하에서도 긴 운영기간을 가질 수 있습니다. 사용되는 작동 유체는 시스템의 조건에 따라 매 프로젝트마다 특별히 선정됩니다. 이를 통해 높은 발전 효율을 달성할 수 있고 전체 공정의 효율성을 크게 향상합니다. 마모 부품의 수가 적기 때문에 유지보수 비용이 최소한으로 발생하여 이는 최고의 수익성 기반을 제공합니다.



독일 그로스-게라우(Groß-Gerau)

프로젝트 요약

  • 고객: Stadtwerke Groß-Gerau Versorgungs GmbH
  • 적용 분야: 바이오가스
  • 모델: Cyplan® ORC 70 HT CHP
  • 상태: 2012년부터 가동 중
  • 열원: MWM TCG 2016 V16C(800kW)
  • 열추출: 90°C 온수(약초 건조 시설)
  • 위치: 독일 그로스-게라우(Groß-Gerau)
  • 설명: 엔진 배기가스

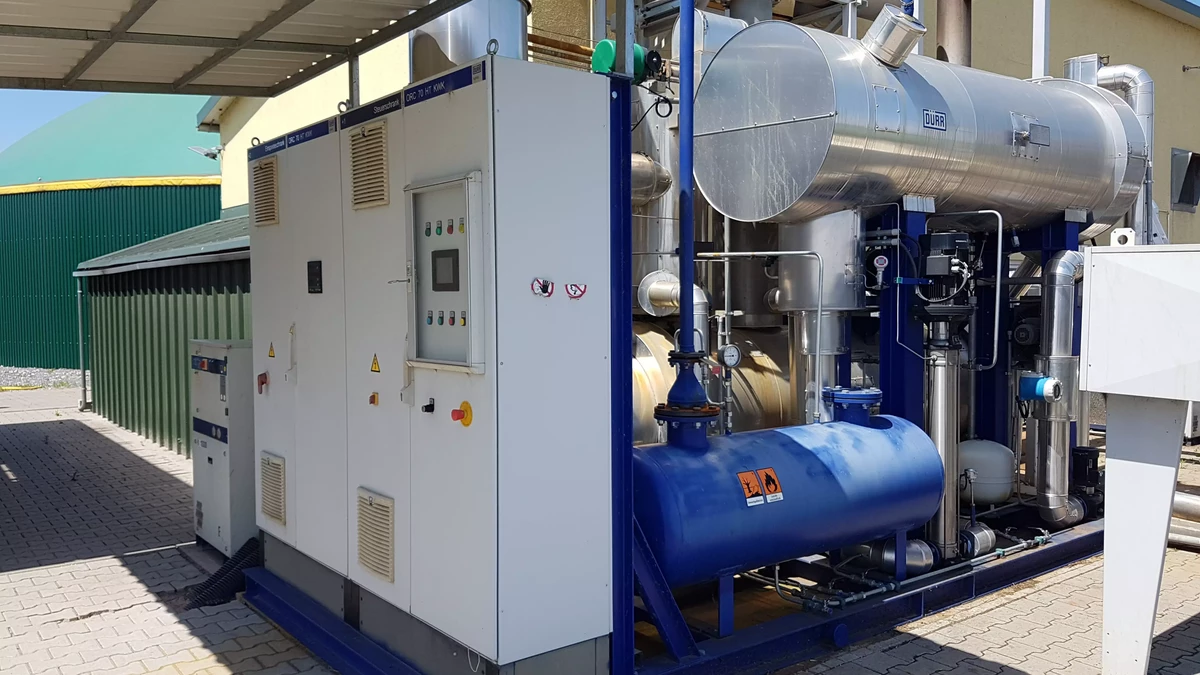

Cyplan® ORC plant Groß Gerau

프로젝트의 목표는?

고객은 바이오가스 연소 열병합 발전소(CHP)에서 전기와 열을 생산합니다. CHP는 바이오가스 발전소에서 사용되는 양보다 더 많은 열에너지를 생성합니다. ORC 시스템의 설치로 열 에너지 사용 컨셉이 근본적으로 변화할 것입니다. ORC 시스템 설치를 통해 발전 효율이 크게 증가하고 ORC 시스템의 폐열은 인근의 허브 건조 시설에 90°C 정도의 온수를 공급합니다.

여기서의 과제는 최초로 상업용 Cyplan CHP 개념을 현장에 통합시키는 것이었습니다. 이 혁신적인 방식으로 바덴뷔르템베르크주(State of Baden Württemberg)의 환경기술상(Environmental Technology Award)을 수상하였습니다

제공된 듀어의 솔루션은?

이 프로젝트를 위해 가장 적합한 ORC 설비로 듀어는 약 275kWth를 제공하는 Cyplan® ORC 70 HT CHP을 설치했습니다. 최대 95°C 까지로 온도 변화가 있는 회수열은 비 접촉식 열교환기로 들어갑니다. 또 다른 장점은 이 컴팩트한 모듈은 공간을 크게 절약해준다는 점입니다.



왜 Cyplan ORC 기술일까요?

Cyplan® ORC plant Groß Gerau

이 사례에서 Cyplan® ORC 시스템의 장점은 가스의 직접식 증발을 통한 엄청한 혁신입니다. 간단한 시스템 통합이 가능하기 때문에 ORC 시스템의 열전달 손실은 최소화 되고 이로 인하여 시스템은 가장높고 최적의 효율을 달성할 수 있습니다. 부품의 수가 적기 때문에 유지보수 비용이 최소한으로 발생하여 고객은 전체적으로 경제적인 이익을 확보하게 되며 이는 최고의 수익성을 제공합니다. 또한 듀어 시스템은 발전 배가스 후단의 열교환기를 통하여 최대 90°C까지 열을 회수합니다.

예외 없이, 듀어의 제품은 동일 성능 등급의 Organic Rankine Cycle 시장에서 단연 독보적입니다.
