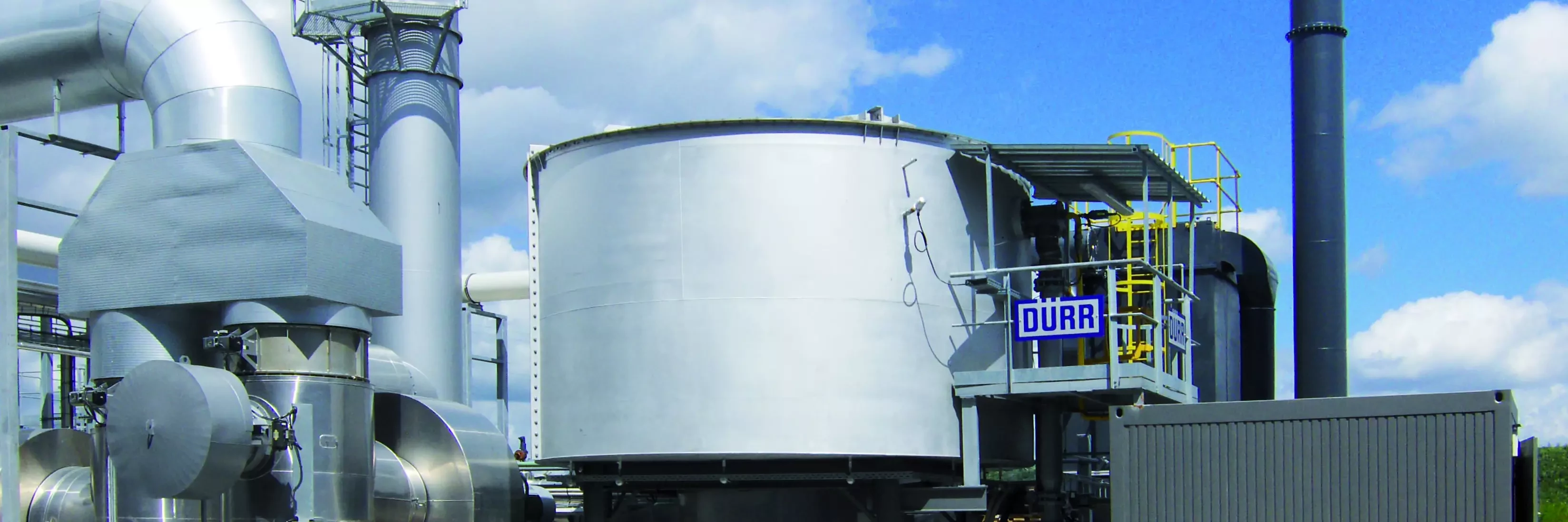

Oxi.X RL – Die RTO mit Drehventil
Die Oxi.X RL ist eine einzigartige regenerativ-thermische Verbrennungsanlage mit rotierendem Verteilerventil, die mehr als 99 % der Flüchtigen organischen Verbindungen (VOCs), Hazardous Air Pollutants (HAPs) und Gerüche aus industriellen Prozessabgasströmen entfernen kann. Der Oxi.X RL liegt das thermische Verfahren zu Grunde.
Ihre Vorteile mit Oxi.X RL
Das einzigartige Drehventilsystem und die radial angeordneten Keramik-Wärmeaustauschbetten machen die Oxi.X RL zum kompaktesten System seiner Art auf dem Markt. Die Abluftreinigungsanlage ist vorgefertigt und werkseitig montiert und kann dadurch in kürzester Zeit geliefert, fertig montiert und in Betrieb genommen werden. Ein elektrisches Umlenkventil macht hydraulische und pneumatische Dämpfer, Stellantriebe und Endschalter überflüssig. Das reduziert sowohl die Komplexität als auch den Wartungsaufwand der Oxi.X RL. Ein klimatisierter Kontrollraum ist auf jedem Oxi.X RL Skid vorgesehen, um das Hauptbedienfeld und den Frequenzumfomer unterzubringen, wodurch die meisten Verkabelungen und Systemprüfungen vor dem Versand bereits in der Fabrik abgeschlossen werden können.
Ihre Vorteile mit der Oxi.X RL zusammengefasst
- Einfache Installation
- Kompaktes Design
- Geringer Wartungsaufwand
- Niedrige Betriebskosten
- Keine Notwendigkeit für hydraulische oder pneumatische Klappen
Funktionsprinzip Oxi.X RL
Die Oxi.X RL von Dürr hat zwölf separate keramische Wärmeaustauschbetten, die radial über einem rotierenden Verteilerventil angeordnet sind. Ankommende, kontaminierte Luft tritt durch den Boden der Oxi.X RL in das Medienbett ein und wird durch fünf der Betten, die zuvor vorgewärmt wurden, nach oben gezogen.
Die aufsteigende Luft wird erwärmt und tritt in eine Brennkammer an der Oberseite ein, wo zusätzliche Energie von einem Brenner eingebracht wird, um den Oxidationsprozess abzuschließen. Dadurch werden die Schadstoffe oxidiert und zu CO2 und H2O umgewandelt. Anschließend wird das heiße, saubere Abgas durch weitere fünf benachbarte Keramikbetten nach unten gezogen. Dabei wird die noch vorhandene Wärmeenergie auf die Blöcke übertragen, bevor die saubere Luft in die Atmosphäre abgegeben wird.
Zwei "Ersatzbetten" dienen dazu, dass Kreuzkontaminationen zwischen den Einlass- und Auslassabschnitten verhindert werden und die hohe Zerstörungsleistung der Oxi.X RL Einheit sichergestellt werden kann. Bis zu 95 % der für den Oxidationsprozess benötigten Wärmeenergie werden in der Abluftreinigungsanlage zurückgewonnen. Auf diese Weise kann der Bedarf an Zusatzbrennstoff zum Betreiben des Brenners minimiert werden.
Anwendungsbereiche Oxi.X RL
Die Anwendung der Oxi.X RL Abluftreinigungsanlage ist in einer Vielzahl von Branchen möglich. Hier ein Auszug der relevanten Bereiche:
- Chemische Industrie
- Pharmazeutische Industrie
- Petrochemische Industrie
- Kohlefaser
- Food
- Verbundstoffe / Textilien
- Brandprüfanlagen
- Gießerei
- Glas
- Lackierung & Oberflächenbehandlung
- Druck & Beschichtung
- Gummi / Latex
- Halbleiter
- Abfallbehandlung / Recycling
- Holzindustrie
Technische Spezifikationen Oxi.X RL
Die regenerativen thermischen Abluftreiniger Oxi.X RL von Dürr sind in vorgefertigten Größen für Abgasströme von 25 000 SCFM bis 80 000 SCFM (40 000 Nm3/h bis 126 000 Nm3/h) erhältlich. Schadstoffkonzentrationen können in einem Bereich von <1g/Nm3 bis 10g/Nm3 oder bis zu 25 % UEG (Untere Explosionsgrenze) behandelt werden. Die Oxi.X RL hat einen Wirkungsgrad von mehr als 99 % und kann die folgenden Schadstoffe in Abgasströmen industrieller Prozesse zerstören:
- Aliphatische und aromatische Kohlenwasserstoffe
- Gefährliche Luftschadstoffe (HAPs: Hazardous Air Pollutants)
- Gerüche
Bauweise Oxi.X RL
Die kompakte, standardisierte Oxi.X RL Abluftreinigungsanlage, bei der die verfahrenstechnischen Prozessschritte durch die spezielle Luftführung über einen rotierenden Verteiler in nur einem Behälter realisiert werden, ist in verschiedenen Größen verfügbar. Die Anlage besteht aus zwölf separaten keramischen Wärmeaustauscherbetten, die radial über einem rotierenden Verteilerventil angeordnet sind. Standardmäßig verfügt die Anlage über modernste Brenner-Regeltechnik, bestehend aus einem Brenner und einem patentierten Rotorsystem. Die Oxi.X RL ist auf Transportrahmen vormontiert und wird in möglichst wenigen Teilen befördert, wodurch sowohl die Montagezeit als auch die Montagekosten reduziert werden.
