История проектов
Чтобы вы смогли лучше познакомиться с нашими ORC-системами, мы хотели бы подробно рассказать о нашем оборудовании.

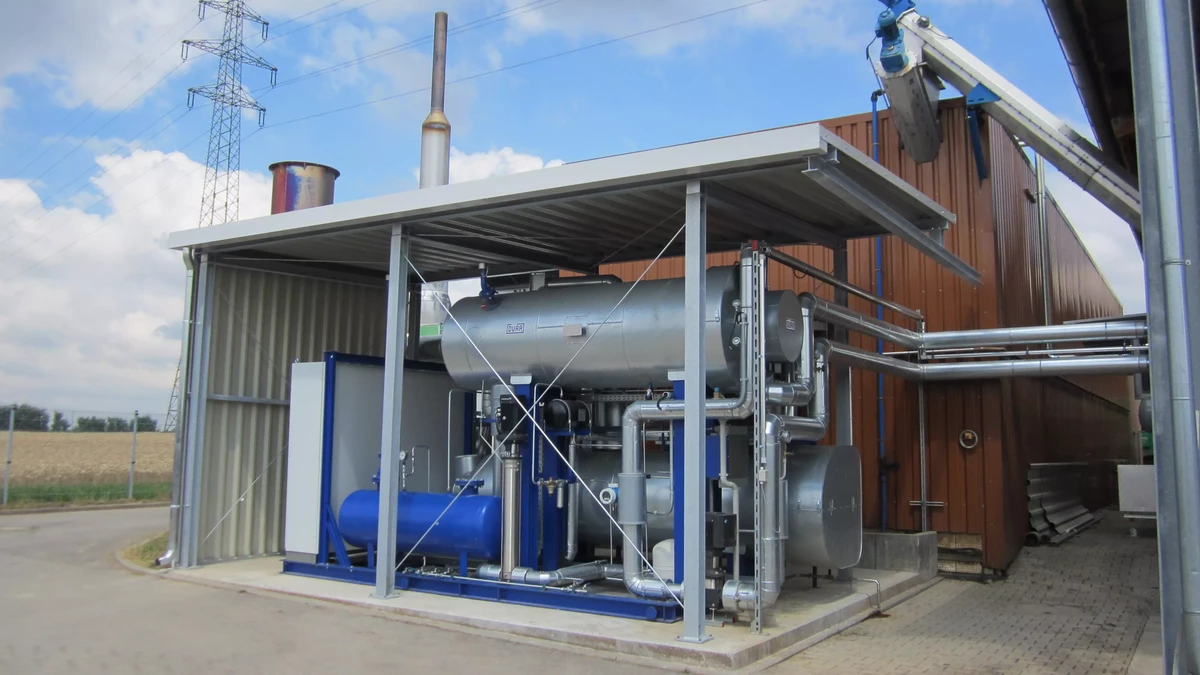

Корнвестхайм, Германия
Некоторые факты
- Заказчик: KWA Bioenergie GmbH & Co. Kraftwerk Römerhügel KG
- Область применения: биогаз
- Модель: Cyplan® ORC 70 HT CHP
- Источник тепла: Jenbacher JMS 312 (526 кВт)
- Отбор тепла: горячая вода с температурой 90 °C (сеть остаточного тепла)
- Местоположение: Корнвестхайм, Германия
- Описание: выхлопные газы двигателя
- Статус: эксплуатируется с 2013 г

Цель
Для производства электроэнергии и тепла используется комбинированная теплоэнергетическая установка (ТЭЦ), работающая на биогазе. Вырабатываемое тепло подается в сеть центрального отопления, которая также покрывает потребности биогазовой установки, а также школы и промышленных предприятий. Чтобы увеличить выработку электроэнергии, требовалось смонтировать ORC-систему, которая преобразует часть тепловой энергии выхлопных газов ТЭЦ в электрическую энергию. Основной проблемой в данном случае была необходимость интегрировать ORC-установку таким образом, чтобы сохранить имеющуюся систему отопления.
Решение
Для этого проекта был выбран модуль Cyplan® ORC 70 HT CHP, имеющий необходимые характеристики и обеспечивающий мощность 275 кВтth. Возможность гибкого отбора тепла от теплоносителя с температурой до 95 °C позволила не изменять конструкцию теплового конденсатора. Еще одно преимущество заключается в том, что этот компактный модуль занимает минимум места. Инновационные решения, использованные в данном проекте, были отмечены премией Environmental Technology Award земли Баден-Вюртемберг.
Почему именно технология Cyplan ORC?
Преимуществом системы Cyplan® ORC, которое полностью проявилось и в этом случае, является инновационный подход, основанный на прямом использовании тепла выхлопных газов. Теплопотери ORC-системы сводятся к минимуму благодаря ее простой интеграции в установку, что позволяет достичь максимального уровня эффективности и наилучшей производительности. Небольшое количество изнашиваемых деталей означает минимальные эксплуатационные расходы, что еще больше улучшает экономические показатели. В целом все это создает необходимую основу для максимального уровня рентабельности. Помимо этого, наши системы обеспечивают отбор тепла от теплоносителя с температурой до 90 °C и оснащены теплообменником для выхлопных газов, применяемым для генерации энергии.
Наше оборудование в этом классе мощности не имеет аналогов на рынке систем, работающих по органическому циклу Ренкина.
Лаэндонг, Индонезия
Некоторые факты
- Заказчик: немецкий исследовательский центр GeoForschungsZentrum
- Область применения: геотермальная энергия
- Модель: Cyplan® ORC 500 LT
- Источник тепла: промежуточный контур горячей воды
- Отбор тепла: сухой охладитель
- Местоположение: Лаэндонг, Индонезия
- Описание: горячая вода
- Статус: эксплуатируется с 2017 г.

Цель
Основным компонентом данного проекта стала геотермальная паровая турбина. Вода из геотермальных источников качается на поверхность. С помощью сепаратора она отделяется от пара. Пар подается в турбину для производства электроэнергии. Чтобы повысить долю использования геотермального потенциала, тепловая энергия оставшейся горячей воды должна быть преобразована в электрическую энергию. Основной проблемой в данном случае была необходимость интегрировать ORC-установку, не повлияв на последующий процесс генерации энергии. Помимо этого, ORC-модуль должен был соответствовать местным условиям эксплуатации и сглаживать пиковые колебания в сети.
Решение
В данном проекте была использована система Cyplan® ORC 500 LT, преобразующая в электричество тепло воды, которое было бы невозможно использовать для производства энергии другим образом. При этом работа всей геотермальной электростанции продолжается в прежнем режиме.
Почему именно технология Cyplan ORC?
Благодаря прочной конструкции компонентов установки длительный срок службы возможен даже в сложных условиях. Используемая рабочая среда выбирается индивидуально в зависимости от рамочных условий. Такой подход позволяет достичь высокого электрического КПД и значительно повысить эффективность всего процесса. Небольшое количество изнашиваемых деталей означает минимальные эксплуатационные расходы, что еще больше улучшает экономические показатели. В целом все это создает необходимую основу для максимального уровня рентабельности.

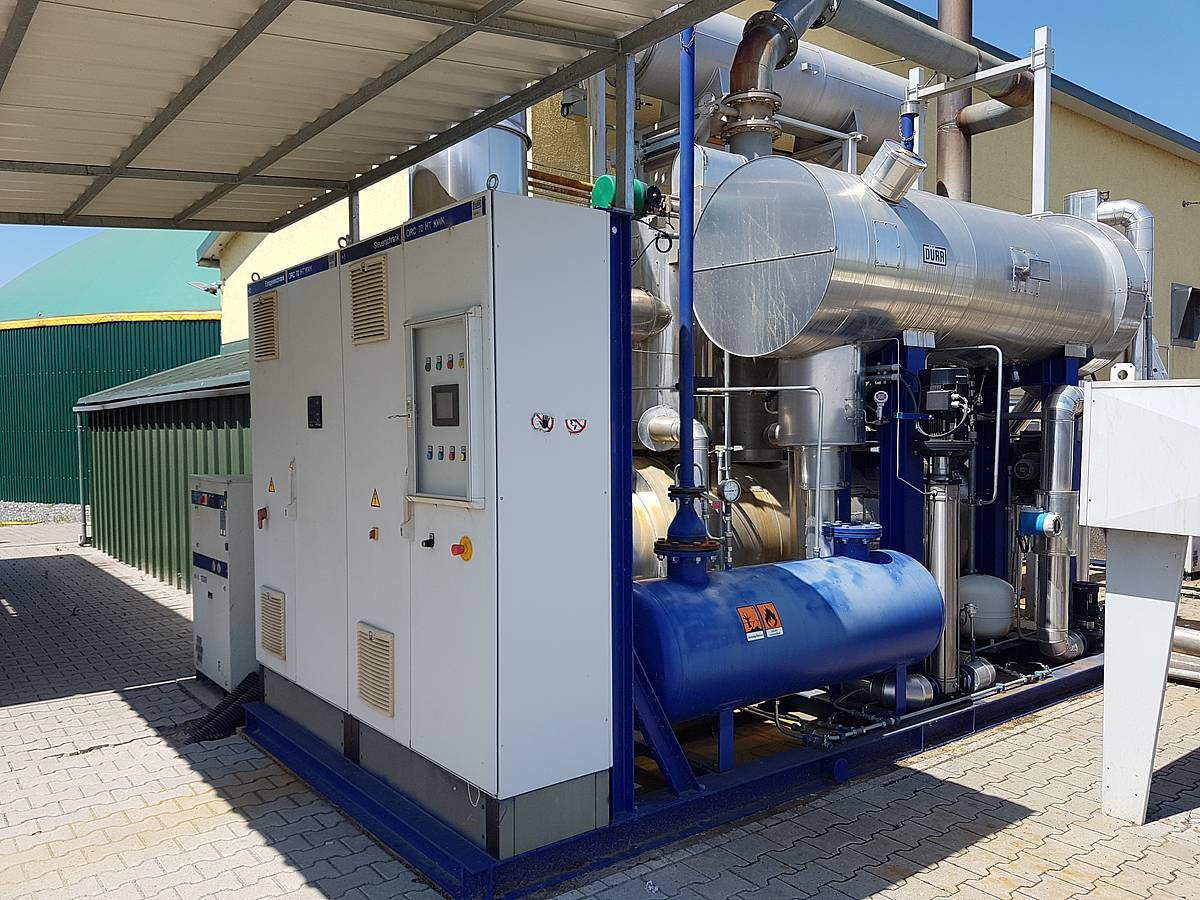

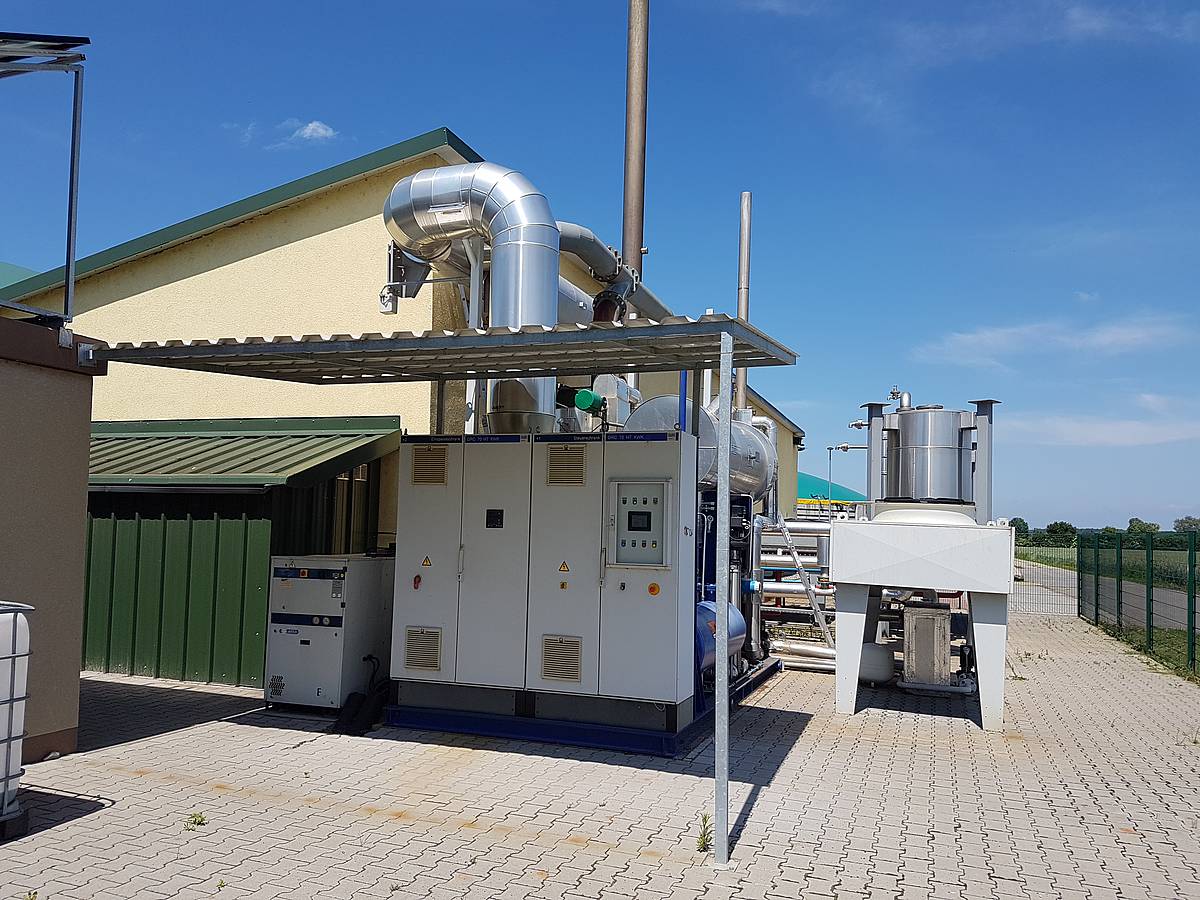

Грос-Герау, Германия
Некоторые факты
- Заказчик: Stadtwerke Groß-Gerau Versorgungs GmbH
- Область применения: биогаз
- Модель: Cyplan® ORC 70 HT CHP
- Статус: эксплуатируется с 2012 г.
- Источник тепла: MWM TCG 2016 V16C (800 кВт)
- Отбор тепла: горячая вода с температурой 90 °C (камера для сушки трав)
- Местоположение: Грос-Герау, Германия
- Описание: выхлопные газы двигателя
Цель
Для производства электроэнергии и тепла используется комбинированная теплоэнергетическая установка (ТЭЦ), работающая на биогазе. При этом ТЭЦ вырабатывает больше тепла, чем можно использовать для биогазовой установки. Монтаж ORC-модуля должен был коренным образом изменить всю концепцию отопления. Использование ORC-системы существенно увеличило уровень эффективности. Теперь неиспользуемое тепло от ORC-системы с температурой 90 °C используется на соседнем предприятии для сушки трав.
Главной задачей в данном случае была интеграция первой коммерческой установки типа Cyplan CHP в реальные условия эксплуатации. В последующем данная инновация была отмечена премией Environmental Technology Award земли Баден-Вюртемберг.
Решение
Для этого проекта была выбрана система Cyplan® ORC 70 HT CHP, имеющая необходимые характеристики и обеспечивающая мощность 275 кВтth. Возможность гибкого отбора тепла от теплоносителя с температурой до 95 °C позволила не изменять конструкцию теплового конденсатора. Еще одно преимущество заключается в том, что этот компактный модуль занимает минимум места.
Почему именно технология Cyplan ORC?
Преимуществом системы Cyplan® ORC, которое полностью проявилось и в этом случае, является инновационный подход, основанный на прямом использовании тепла выхлопных газов. Теплопотери ORC-системы сводятся к минимуму благодаря ее простой интеграции в установку, что позволяет достичь максимального уровня эффективности и наилучшей производительности. Небольшое количество изнашиваемых деталей означает минимальные эксплуатационные расходы, что еще больше улучшает экономические показатели. В целом все это создает необходимую основу для максимального уровня рентабельности. Помимо этого, наши системы обеспечивают отбор тепла от теплоносителя с температурой до 90 °C и оснащены теплообменником для выхлопных газов, применяемым для генерации энергии.
Наше оборудование в этом классе мощности не имеет аналогов на рынке систем, работающих по органическому циклу Ренкина.
