Заправочный адаптер Somac® G4 Blue

Эффективность, эргономичность и удобство в обслуживании

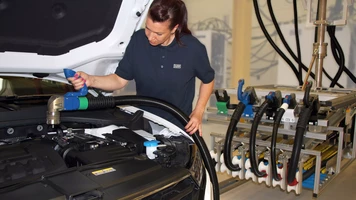

Будущее заправочных процессов в автомобилестроении на вашей сборочной линии: заправочный адаптер — важнейший технологический элемент заправочной установки, который во многом определяет качество и продолжительность заправки (особенно при заполнении под вакуумом-давлением). В то же время этот адаптер является именно той частью всей системы, которая подвергается наибольшим нагрузкам. С учетом этого главная ставка в 4-м поколении адаптеров Somac® сделана на эффективность, эргономичность и максимальное удобство в обслуживании и ремонте.

Преимущества

Экономия времени до 20 %
Легче в среднем на 20 %
Новый уровень эргономики
Герметичные электронные модули
Улучшенные условия для обслуживание и ремонта

Эффективность

Новые материалы и современные технологические методы позволили впервые создать конструкцию, сочетающую максимальную функциональность с минимальной массой. Благодаря оптимизированной геометрии потока адаптеры G4 Blue от Dürr Somac работают до 20 % быстрее. При этом специальные клапаны обеспечивают наибольшую скорость потока при опорожнении и заполнении. Кроме того, операторы могут подобрать оптимальные настройки адаптера с учетом геометрических параметров емкостей на автомобиле.

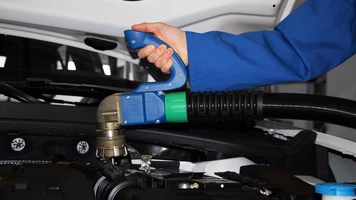

Эргономика

С точки зрения оператора заправочной установки адаптер является инструментом, который должен работать для каждого автомобиля. Минимальная масса и эргономически правильное расположение ручки снижают физические нагрузки для пользователя и позволяют управлять адаптером одной рукой.

Два взаимозаменяемых варианта ручки G4 Blue устанавливают новые критерии в области эргономики. Выбор зависит от расположения оператора при работе у транспортного средства. Новые материалы, закругленные кромки и овальная форма ручки делают ее еще более комфортной.

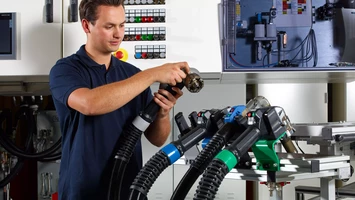

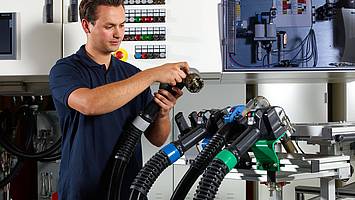

Удобство в обслуживании

Качество наших адаптеров G4 Blue находит отражение в их долговечности, состоящих из двух частей ручек, быстрой замене необходимых компонентов и цифровых решениях для технического обслуживания. Адаптерные головки изготовлены из алюминиевого сплава со специальным покрытием. Поэтому они очень легкие, но при этом стойкие к повреждениям. Дополнительный уровень надежности достигается благодаря электронным компонентам и кабельным соединениям, которые полностью защищены от влаги.

Встроенная электроника заправочного адаптера G4 Blue позволяет считать все сохраненные данные и использовать их для последующей обработки. В комплект входит программное обеспечение G4 Blue Access для удаленного мониторинга всех подключенных адаптеров через компьютерную сеть установки.

Некоторые функции

Проверка и поиск неисправностей
Загрузка встроенных программ
Отображение данных конфигурации и калибровки
Отображение заводских установок

Программное обеспечение G4 Blue Advanced

Наряду с доступом к необходимым данным программное обеспечение G4 Blue Advanced позволяет обслуживающему и ремонтному персоналу калибровать датчики, записывать в журнал данные технического обслуживания, а также сбрасывать показания счетчиков циклов. Благодаря этому используемые датчики можно точно откалибровать отдельно от заправочной установки. Сведения о выполненных работах по обслуживанию и калибровки можно записать в систему управления, снабдив их датой и подписью.

Четвертое поколение заправочных адаптеров Somac® предлагается для заполнения любыми рабочими средами. Для автономной калибровки датчиков мы рекомендуем использовать испытательный стенд MAT.

Рабочие среды

Адаптер G4 Blue для R1234yf и/или R134a

Адаптеры G4 Blue для хладагента легче на 30 %, что означает не только экономию за счет уменьшения массы, но и гораздо меньшую нагрузку на клапан кондиционера в автомобиле. Муфта высокого давления с пневматическим зажимом имеет уменьшенный диаметр, что упрощает доступ к клапанам в системах кондиционирования. В зависимости от условий для доступа в автомобиле адаптеры могут оснащаться муфтой с углом 0° или 90°, а также необходимыми удлинителями.

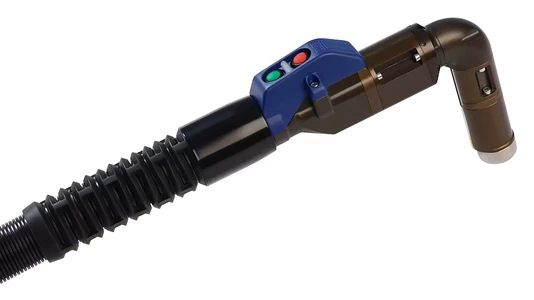

Один адаптер, заправка двумя средами — адаптер G4 Blue Twin A/C впервые позволяет получить необходимый уровень гибкости на переходном этапе от хладагента R134a к R1234yf. Муфта Twin A/C гарантирует заправку правильным хладагентом.

Адаптер G4 Blue для R744

Так как при заправке хладагентом R744 давление может достигать 100 бар, необходимо обеспечить высокий уровень безопасности, чтобы предотвратить отсоединение или негерметичность адаптера во время заполнения. С учетом этого в пневматической муфте используется запатентованный зажимной механизм, использующий для своей работы давление среды во время заправки. Это гарантирует надежное и безопасное соединение с автомобильной системы до полного завершения заправки.

Адаптер G4 Blue для тормозов, системы охлаждения или рулевого

Модульная конструкция зажимных механизмов на наших адаптерах позволяет работать с емкостями практически любой геометрии, применяемых в тормозных системах, а также системах охлаждения или рулевого управления. Благодаря бесступенчатой регулировке по высоте можно настроить различные уровни жидкости в соответствующих бачках. При этом положение заправочной пиноли автоматически изменяется в диапазоне от 0 до 88 мм для регулировки уровня жидкости. Встроенный датчик перемещения надежно контролирует правильность позиционирования.

Адаптер G4 Blue для жидкости стеклоомывателя

Дополните ваше производство взрывозащищенными адаптерами G4 Blue для жидкости стеклоомывателя, обеспечивающими полную электропроводность (в том числе для ручек и защитного шланга). Зажимной механизм модульной конструкции и возможность вставного исполнения гарантируют заправку жидкости в бачки с любыми горловинами. Смесь из добавки для стеклоомывателя и воды может подаваться в адаптер во время заполнения через отдельные клапаны.
